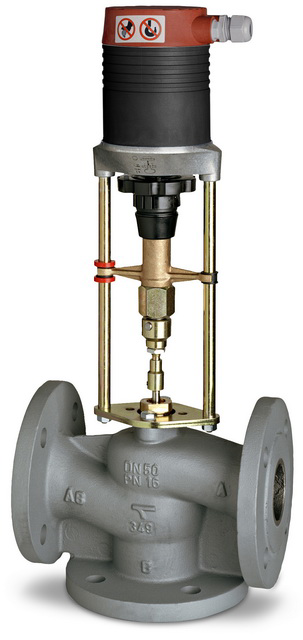

TA Regelventil Typ CV316 GG
PN 16, DN 40, Kvs-Wert 20
Kaufmännische Daten
| Artikelnummer | 60335140 |
| Preis (WLP) | 431,35 / Stck |
| Hauptwarengruppe | Regelventile |
| Warengruppe | IMI TA |
| Maße inkl. Verpackung | 270 x 270 x 220 mm; 9,1 kg |
Ausschreibungstext
TA Regelventil CV 316 GG
3-Weg Misch- oder Umschaltventil für den
Einsatz in der Haustechnik bei Heizungs-
und Kälteanlagen.
Charakteristik: gleichprozentig. Gehäuse
Grauguss EN-JL1040, Kegel aus Messing
GW614N, Spindel aus nichtrostendem,
martensitischem Chromstahl. Anschluss-
Flansche entsprechen EN 1092-2 type 21.
Baulängen entsprechen EN 558-1 Basis-
reihe 1. Höchsthub des Regelventils 14
mm. Stellverhältnis 100:1.
Spindel Abdichtung: O-Ringe EPDM
Betriebstemperatur:
0 Grd. C bis +150 Grd. C
(Die Ventile sollten bei Temperaturen
über 130 C in horizontaler Position
montiert werden). Nenndruck PN 16.
Kvs-Wert: 20 m3/h
Fabrikat: IMI TA
Ausführung: DN 40
Art.-Nr. 60335140
Technische Daten
| Gehäusebauform | Drei-Wege |
| Gehäusewerkstoff | Grauguss |
| Armaturentyp | Regelungsarmatur mit Antrieb |
| kvs-Wert (m³/h) | 20,00 |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 150 |
| Nennweite (DN) | 40 |
Anschlüsse
| HE | PN16 DN40 |
| HA | PN16 DN40 |
| HA | PN16 DN40 |
