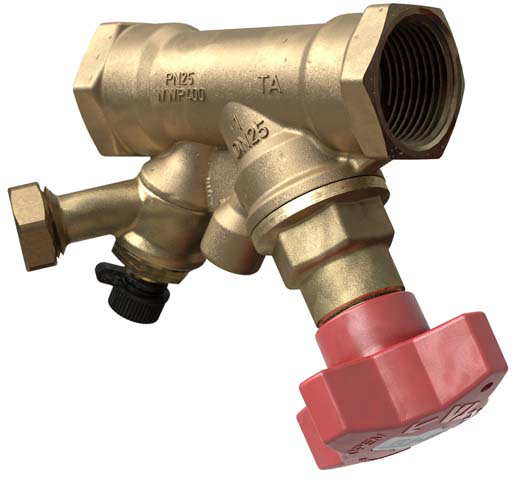

TA Strangabsperrventil STS, PN 25
DN 32, G1 1/4, kvs 18,3m3/h, Entleerung
Kaufmännische Daten
| Artikelnummer | 52849632 |
| Preis (UVP) | 127,50 / Stck |
| Hauptwarengruppe | Ventile manuell/statisch |
| Warengruppe | IMI TA |
Ausschreibungstext
TA Strangabsperrventil STS
Für den Einsatz in HLK Anlagen. Besitzt
einen Messnippel für Diagnosen im
System. Gehäuse, Oberteil, Spindel und
Drosselkegel sind aus
korrosionsbeständigem, entzinkungsfreiem
AMETAL-C. Mit Entleerung.
Mit Innengewinde G 1 1/4, Gewindelänge
nach ISO 7/1.
Sitzdichtung: Kegel mit O-Ring
aus EPDM.
Spindeldichtung: O-Ring aus EPDM.
Betriebstemperatur
-20 Grd. C bis +120 Grd. C.
Nenndruck PN 25.
Kvs-Wert: 18,3 m3/h
Fabrikat: IMI TA
Ausführung: DN 32
Art.-Nr. 52849632
Technische Daten
| Breite (mm) | 357 |
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | AMETAL |
| Armaturentyp | Festwiderstand |
| Höhe (mm) | 191 |
| kvs-Wert (m³/h) | 18,30 |
| Gewicht (kg) | 1,16 |
| Max. Betriebsdruck (bar) | 20 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 32 |
| Tiefe (mm) | 179 |
Anschlüsse
| HE | Rp 1 1/4 |
| HA | Rp 1 1/4 |
