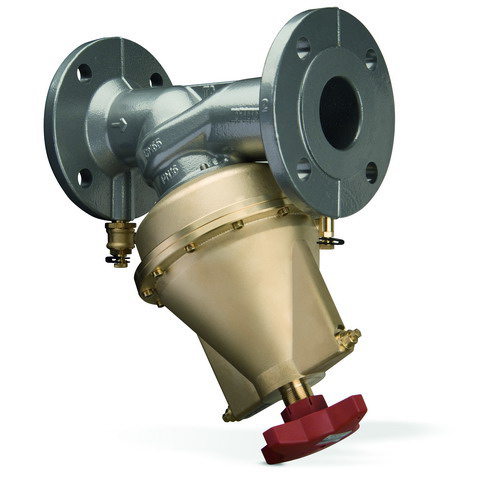

TA Differenzdruckregler STAP PN 16
Flanschanschluss, DN 80, 0,4-1,6 bar
Kaufmännische Daten
| Artikelnummer | 52265180 |
| Preis (UVP) | 3.980,60 / Stck |
| Hauptwarengruppe | Ventile manuell/statisch |
| Warengruppe | IMI TA |
Ausschreibungstext
TA Differenzdruckregler STAP
Hochleistungsdifferenzdruckregler
mit variablen Sollwert, für Heizungs-
und Klimaanlagen.
Gehäuse aus GG 25 DIN EN 1561. Innen-
garnitur aus korrosionsbeständigem,
entzinkungsresistentem AMETAL-C. Einbau
in die Rücklaufleitung. Differenzdruck-
sollwert von außen zwischen 0,40 und
1,60 bar stufenlos einstellbar (Werks-
einstellung 0,4 bar). Selbstdichtender
Messnippel (2-fach dichtend) für
Druckverlustmessung. Absperrung durch
Handrad.
Sitzdichtung: Kegel mit O-Ring aus EPDM.
Inkl. Impulsleitung, 1000 mm lang und
Kappe mit Anschluss G 1/16 Innengewinde.
Flansche nach ISO 7005-2. Baulänge nach
ISO 5752 Serie 1, DIN 3202 T1 F1.
Betriebstemperatur von
- 10 Grd. C bis
+ 80 Grd. C. Nenndruck PN 16.
Fabrikat: IMI TA
Typ: STAP
Ausführung: DN 80
Art.-Nr. 52265180
Technische Daten
| Breite (mm) | 435 |
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | GG 25 'DIN1961' |
| Armaturentyp | Differenzdruckregler |
| Höhe (mm) | 490 |
| kvs-Wert (m³/h) | 55,00 |
| Gewicht (kg) | 32,00 |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 80 |
| Nennweite (DN) | 80 |
| Tiefe (mm) | 300 |
Anschlüsse
| HE | PN16 DN80 |
| HA | PN16 DN80 |
