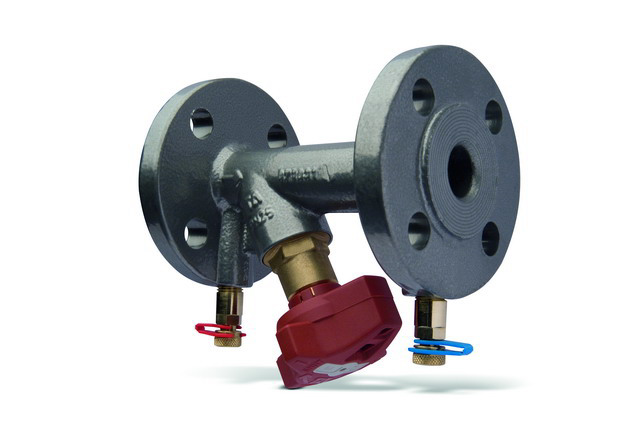

TA Strangregulierventil STAF/STAF-SG
Flanschanschluß, DN 40, PN 16/25
Kaufmännische Daten
| Artikelnummer | 52182040 |
| Preis (UVP) | 477,80 / Stck |
| Hauptwarengruppe | Ventile manuell/statisch |
| Warengruppe | IMI TA |
Ausschreibungstext
TA Strangventil
Strangregulierventil
mit Voreinstellung in Schrägsitzbauweise
für Heizungs-, Klima- und Industrie-
anlagen.
Gehäuse aus GGG 50 DIN 1693, Innengarni-
tur aus korrosionsbeständigem, entzin-
kungsresistentem AMETAL-C. Stufenlose
Voreinstellung durch Hubbegrenzung und
digitaler Anzeige im Handrad, plombier-
bar. Selbstdichtende Meßnippel (2-fach
dichtend) für Druckverlust bzw. Durch-
flußmessung. Alle Bedienungselemente auf
der Handradseite. Nichtsteigende Spindel
mit abzugsicherem Ventilkegel und O-
Ring-Abdichtung.
Sitzdichtung: Kegel mit O-Ring aus EPDM.
Flansche nach ISO 7005-2. Baulänge nach
ISO 5752 Serie 1, DIN 3202 T1 F1. Be-
triebstemperatur von
- 10 Grd. C bis
+ 120 Grd. C. Nenndruck PN 16/25.
Fabrikat: IMI TA
Typ: STAF/STAF-SG
Ausführung: DN 40
Best.-Nr. 52182040
Technische Daten
| Breite (mm) | 195 |
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | GG 25 'DIN1961' |
| kv max (m³/h) | 19,20 |
| kv min (m³/h) | 1,75 |
| Armaturentyp | Strangregulierventil |
| Höhe (mm) | 210 |
| Gewicht (kg) | 5,19 |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 40 |
| Tiefe (mm) | 150 |
Anschlüsse
| HE | PN16 DN40 |
| HA | PN16 DN40 |
