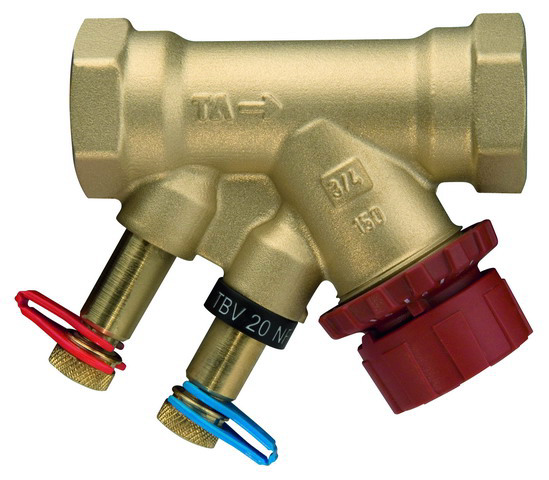

TA Kompaktregulierventil TBV PN 16
DN 15, G 1/2, kvs 0,9 m3/h, LF
Kaufmännische Daten
| Artikelnummer | 52137115 |
| Preis (UVP) | 74,30 / Stck |
| Hauptwarengruppe | Ventile dynamisch |
| Warengruppe | IMI TA |
Ausschreibungstext
TA Kompaktregulierventil TBV
Stetiges Zonenregelventil für Heizungs-
und Kältesystemen mit stabiler Regelung
und präziser Einregulierung.
Ventilgehäuse und Nippel bestehen aus
korrosions- beständigem,
entzinkungsfreiem AMETAL-C, Spindel aus
tefloniertem AMETAL. Ventileinsatz
besteht aus AMETAL und
Polyphenylsulphid, Ventilkegel aus PPS.
Spindeldichtung ist ein O-Ring aus EPDM.
Rückstellfeder aus rostfreiem Stahl.
Innengewinde
G 1/2. Geringer Durchfluss.
Betriebstemperatur von
-20 Grd. C. bis +120 Grd. C. Nenndruck
PN 16.
Kvs-Wert: 0,9 m3/h
Fabrikat: IMI TA
Ausführung: DN 15
Art.-Nr. 52137115
Technische Daten
| Breite (mm) | 104 |
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | AMETAL-C |
| kv max (m³/h) | 0,90 |
| kv min (m³/h) | 0,05 |
| Armaturentyp | Strangregulierventil |
| Höhe (mm) | 90 |
| Gewicht (kg) | 0,34 |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 15 |
| Tiefe (mm) | 40 |
Anschlüsse
| HE | Rp 1/2 |
| HA | Rp 1/2 |
