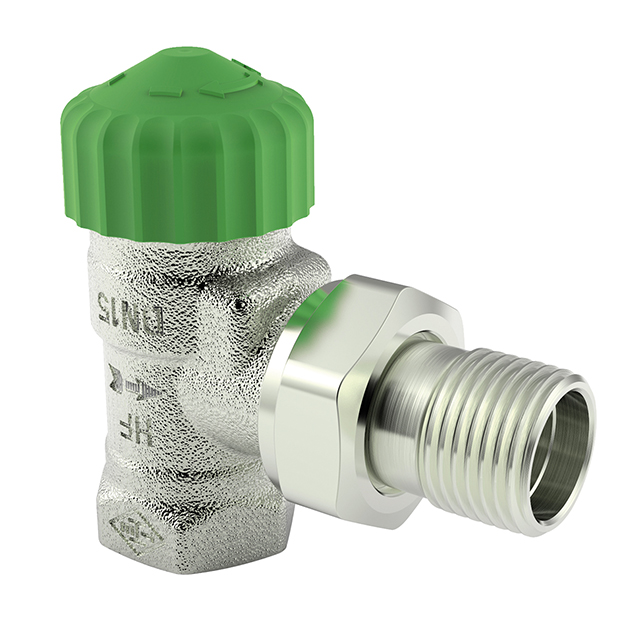

HEIMEIER Thermostat-Ventilunterteil
Eclipse 300, Eckform, DN 15
Kaufmännische Daten
| Artikelnummer | 3951-02.000 |
| Preis (UVP) | 51,90 / Stck |
| Hauptwarengruppe | Thermostat-Ventilunterteile |
| Warengruppe | IMI Heimeier |
Ausschreibungstext
HEIMEIER Thermostat-Ventilunterteil
mit "automatischer Durchflussregelung"
für sehr große Heizkörper und kleine
Temperaturspreizungen. KEYMARK-
zertifiziert, geprüft nach DIN EN 215.
Gehäuse aus korrosionsbeständigem,
entzinkungsfreiem Rotguss, vernickelt.
Mit Niro-Stahlspindel und doppelter
O-Ring-Abdichtung. Der Durchfluss ist
von 30 bis 300 l/h stufenlos
einstellbar. Der eingestellte Durchfluss
wird nicht überschritten. Das Ventil
regelt den Durchfluss unabhängig vom
Differenzdruck. Voreinstellung mit
Einstellschlüssel oder Maulschlüssel
SW 11. Die Einstellwerte sind
stirnseitig und seitlich ablesbar.
Das komplette Thermostat-Oberteil kann
mit dem IMI Heimeier-Montagegerät ohne
Entleeren der Anlage ausgewechselt
werden. Anschluss Innengewinde für
Gewinderohr, oder in Verbindung mit
Klemmverschraubungen für Kupfer-,
Präzisionsstahl- oder Verbundrohr.
Max. Betriebstemperatur 120 Grd. C.
Min. Betriebstemperatur -10 Grd. C.
Zul. Betriebsüberdruck PB 10 bar.
Min. Differenzdruck 20 kPA.
Max. Differenzdruck 60 kPA.
Fabrikat: IMI Heimeier
Typ: Eclipse 300
Nennweite: DN 15 (1/2")
Ausführung: Eckform
Art.-Nr. 3951-02.000
Technische Daten
| Breite (mm) | 375 |
| Gehäusebauform | Eck |
| Gehäusewerkstoff | Rotguss |
| Armaturentyp | Druckunabhängiges Thermostatventil mit Durchflussregelung |
| Höhe (mm) | 99 |
| Gewicht (kg) | 0,27 |
| Max. Betriebsdruck (bar) | 10 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 15 |
| Tiefe (mm) | 272 |
Anschlüsse
| HE | Rp 1/2 |
| HA | R 1/2 |
| Anschluss | 2999-NIPP-DN 30 |
