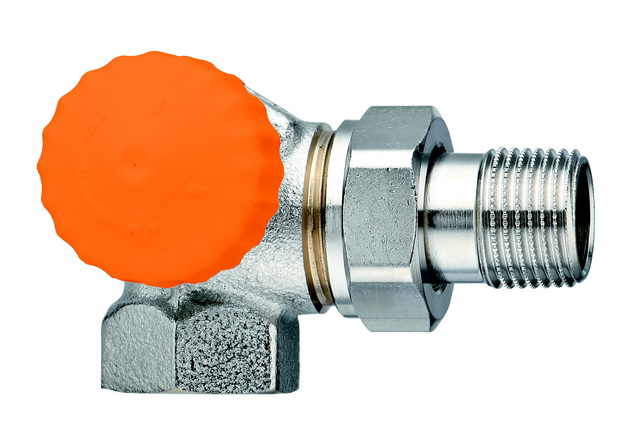

HEIMEIER Thermostat-Ventilunterteil
Eclipse,Winkeleck/links, DN 15

HEIMEIER Thermostat-Ventilunterteil

mit "automatischer Durchflussregelung".

Gehäuse aus korrosionsbeständigem,

entzinkungsfreiem Rotguss, vernickelt.

Mit Niro-Stahlspindel und doppelter

O-Ring-Abdichtung. Der Durchfluss ist

von 10 bis 150 l/h stufenlos

einstellbar. Der eingestellte Durchfluss

wird nicht überschritten. Das Ventil

regelt den Durchfluss unabhängig vom

Differenzdruck. Voreinstellung mit

Einstellschlüssel oder Maulschlüssel

SW 11. Die Einstellwerte sind

stirnseitig und seitlich ablesbar.

Das komplette Thermostat-Oberteil kann

mit dem IMI Heimeier-Montagegerät ohne

Entleeren der Anlage ausgewechselt

werden. Das Eclipse Thermostat-Oberteil

ist geeignet für alle Ventilgehäuse mit

II+ Kennzeichnung.

Anschluss Innengewinde für Gewinderohr,

oder in Verbindung mit

Klemmverschraubungen für Kupfer-,

Präzisionsstahl- oder Verbundrohr.

Max. Betriebstemperatur 120 Grd. C.

Min. Betriebstemperatur -10 Grd. C.

Zul. Betriebsüberdruck PB 10 bar.

Min. Differenzdruck 10-100 l/h: 10 kPa

Min. Differenzdruck 100-150 l/h: 15 kPa

Max. Differenzdruck 60 kPA.

Fabrikat: IMI Heimeier

Typ: Eclipse

Nennweite: DN 15 (1/2")

Ausführung: Winkeleck

Anschluss am Heizkörper links

Art.-Nr. 3933-02.000
