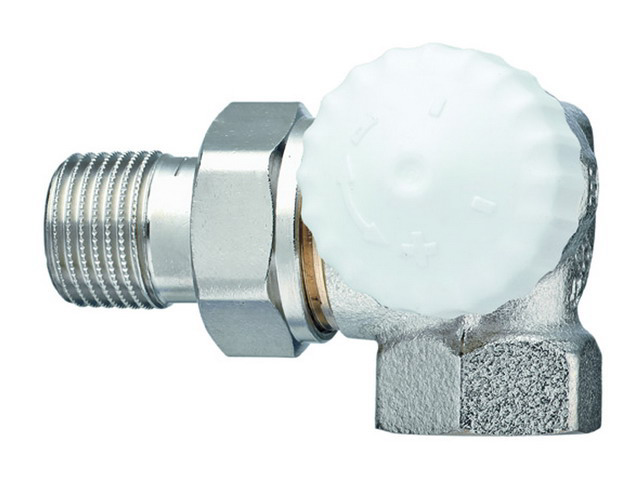

HEIMEIER Thermostat-Ventilunterteil
V-exact II, Winkeleck/rechts, DN 10
Kaufmännische Daten
| Artikelnummer | 3714-01.000 |
| Preis (UVP) | 28,55 / Stck |
| Hauptwarengruppe | Thermostat-Ventilunterteile |
| Warengruppe | IMI Heimeier |
Ausschreibungstext
HEIMEIER Thermostat-Ventilunterteil
mit "Voreinstellung".
Gehäuse aus korrosionsbeständigem, ent-
zinkungsfreiem Rotguss. Mit Niro-Stahl-
spindel und doppelter O-Ring-Abdichtung.
Thermostat-Oberteil und äußerer O-Ring
ohne Entleeren der Anlage auswechselbar.
Mit stufenloser Voreinstellung und
ablesbaren Einstellwerten. Geringste
Durchflusstoleranzen. Voreinstellung mit
Einstellschlüssel. Großer kv-Wert
Bereich.
Anschluss Innengewinde für Gewinderohr,
oder in Verbindung mit Klemmverschrau-
bungen für Kupfer- oder Präzisionsstahl-
rohr.
Zul. Betriebstemperatur TB 120 Grd. C.
Zul. Betriebsüberdruck PB 10 bar.
Fabrikat: IMI Heimeier
Typ: V-exact II
Nennweite: DN 10 (3/8")
Ausführung: Rotguss vernickelt
Winkeleck/rechts
Art.-Nr. 3714-01.000
Technische Daten
| Breite (mm) | 69 |
| Gehäusebauform | Winkeleck, rechts |
| Gehäusewerkstoff | Rotguss |
| kv max 1K (m³/h) | 0,34 |
| kv max 2K (m³/h) | 0,67 |
| kv min 1K (m³/h) | 0,05 |
| kv min 2K (m³/h) | 0,05 |
| Armaturentyp | Thermostatventil |
| Höhe (mm) | 55 |
| Gewicht (kg) | 0,23 |
| Max. Betriebsdruck (bar) | 10 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 10 |
| Regeldifferenz | 1K, 2K |
| Tiefe (mm) | 45 |
Anschlüsse
| HE | Rp 3/8 |
| Hkrp | R 3/8 |
