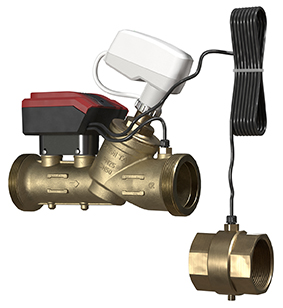

TA Differenzdruckregler TA-Smart-Dp
elektronisch, DN50, PN25

TA-Smart-Dp elektronischer

Differenzdruckregler mit der Möglichkeit

zur Durchfluss-, Temperatur- und

Leistungsmessung für Heizungs- und

Kälteanlagen.

Funktionen: Differenzdruckregelung in

Verbindung mit Dp-Fühler Set (Zubehör),

Voreinstellung delta p über den

Verbraucher (delta pL), Messung

(delta pL), Auslesen (Durchfluss,

Leistung, Energie, Vor- und Rücklauf

Temperatur, delta T, Position),

Handbetätigung (via HyTune app),

Anzeige von Betriebsart, Status und

Position, Ventilblockierschutz,

Ventilblockage-Erkennung,

Sicherheitsstellung im Fehlerfall,

Diagnosefunktion, Datenerfassung,

Verzögerter Start.

Max. Differenzdruck (DpVmax):

400 kPa = 4 bar,

Schließdruck: 600 kPa = 6 bar,

Durchflussbereich 2680

- 13400 l/h,

Max. Betriebstemperatur: 110 Grad C,

Min. Betriebstemperatur: -10 Grad C,

Betriebsbedingungen: 0 Grad C -

+50 Grad C,

Lagerbedingungen: -20 Grad C -

+70 Grad C,

Medien: Wasser oder neutrale

Flüssigkeiten,Wasser-Glykol-Gemische

(0-57 %).

Spannungsversorgung: 24 VAC/VDC + /-15%.

Frequenz 50/60 Hz +/- 3 Hz.

Leistungsaufnahme: Betrieb: < 4,0 W

(24 VDC), < 5,6 VA (24 VAC),

Standby: < 1,9 W (24 VDC), < 3,3 VA

(24 VAC),

Eingangssignal: Durch BACnet/Modbus,

Ausgangssignal: BACnet/Modbus,

0(2)-10 VDC, max. 8 mA, min. 1,25 kOhm.

Wireless: Bluetooth Low Energy (BLE)

Thread,

Temperaturfühlerkabel: 3 m halogenfrei,

Schutzart IP54,

Schutzklasse:

(gemäß EN 61140) III (SELV),

Werkstoffe: Ventilgehäuse: AMETAL,

Ventileinsatz: AMETAL,

Kegel: AMETAL und PTFE,

Spindel: Rostfreier Stahl,

Spindeldichtung: EPDM O-Ring,

Interne Kunststoffteile: PPS,

Feder: Rostfreier Stahl,

O-Ringe: EPDM,

SmartBox:

Abdeckung: PC/ABS, Rot.

Gehäuse: PC/ABS, TPE.

Stellantriebe:

Abdeckung: PC/ABS GF8, Weiß,

RAL 9016, Grau RAL 7047.

Gehäuse: PA GF40.

Freilaufende Mutter: Messing vernickelt.

Kabel: Halogenfrei,

Außengewinde nach ISO 228,

Zertifizierung und Direktiven:

EMC-D. 2014/30/EU: EN 60730-1, -2-14.

Produktnorm EN 60730-x.

PED: 2014/68/EU.

Fabrikat: IMI TA,

Type: TA-Smart-Dp DN 50, PN25,

Art.Nr: 32223200050
