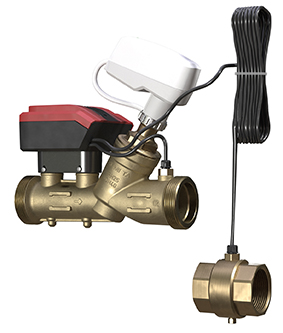

TA Durchgangsregelventil TA-Smart
elektron. druckunabhängig, DN15, PN25
Kaufmännische Daten
| Artikelnummer | 32223100015 |
| Preis (UVP) | 1.357,45 / Stck |
| Hauptwarengruppe | Ventile elektronisch |
| Warengruppe | IMI TA |
Ausschreibungstext
TA-Smart
- elektronisch
druckunabhängiges Durchgangsregelventil
(Energieventil) mit einzigartiger
EQM-Charakteristik und höchster
Präzision um Durchfluss-, Temperatur-
und Leistung zu Messen und stetig zu
Regeln. Höchste Genauigkeit
auch bei Wasser-Glykolgemischen und
kleinsten Durchflussmengen.
Regelung (q, P, Position).
Voreinstellung (max./min. q, max. P,
max./min. Position).
Auslesen (q, P, t, delta T, Position).
Handbetätigung (via HyTune App).
Anzeige von Betriebsart, Status und
Position.
Ventilblockierschutz.
Ventilblockage-Erkennung.
Sicherheitsstellung im Fehlerfall.
Diagnosefunktion, Datenerfassung.
Verzögerter Start.
Notstellfunktion:
Spindel des programmierbaren
Stellantriebs ausgefahren, eingefahren
oder Zwischenstellung, Durchfluss oder
Leistung bei Ausfall der
Stromversorgung.
Bestehend aus Regelventil, Stellantrieb,
Ultraschalldurchflussmesser,
PT 1000 Temperaturfühlern mit VL
Gehäuse.
Kommunikation via BACnet/Modbus
oder Analog Signal. Analogsignal
in VDC oder mA, einstellbar durch
Steckbrücke in der SmartBox.
Parametrierbar über Bussystem oder
per App über Bluetooth.
Optionale Anbindung an die TA Cloud.
Datenlogging bis 13 Monate.
Maximaler Durchfluss (qnom) 1.200 l/h
einstellbar.
Kleinster regelbarer Durchfluss 0,33%
qnom.
Spannungsversorgung: 24 VAC/VDC, 50 Hz.
Ansteuerung: Bus.
BACnet IP, BACnet MS/TP,
Modbus TCP, Modbus RTU,
Ansteuerung analog
0-10, 10-0, 2-10 oder 10-2 VDC.
0-20, 20-0, 4-20 oder 20-4 mA,
Wireless: Bluetooth Low Energy BLE,
Ausgangssignal:
0(2)-10 VDC, max. 8 mA,
Leistungsverbrauch:
Betrieb: 5,8 W,
Standby: 1,9 W ,
Schutzklasse: III,
Schutzart: IP54,
EMC:2014/30/EU,
Medien: Kalt- und Warmwasser Wasser oder
neutrale Flüssigkeiten,
Wasser-Glykol-Gemische (0-57 %).
Mediumstemperatur: -10 ... +110 Grad C,
Nenndruck: PN 25,
Kennlinie: gleichprozentig,
Leckrate: Leckrate </= 0,02 % von qnom
bei korrekter Durchflussrichtung.
(Klasse IV entsprechend EN 60534-4),
Außengewinde nach ISO 228,
Kvs-Wert: 1,90,
Schliessdruck: 6 bar,
Differenzdruck DpVmax: 400 kPa,
Messprinzip: Ultraschall-Volumen-
strommessung,
Regelgenauigkeit: +/- 5% (von 4 ... 100%
qnom),
Messgenauigkeit Temperaturdifferenz:
+/- 0,15 K, delta T = 10 K,
Ventilgehäuse: AMETAL,
Ventileinsatz: AMETAL,
Kegel: AMETAL und PTFE,
Ventilsitz und Spindel: Rostfreier
Stahl,
Spindeldichtung und O-Ringe: EPDM,
Feder: Rostfreier Stahl,
Kabel: Halogenfrei,
Fabrikat: IMI TA
Type: TA-Smart DN 15, PN25
Art.Nr: 32223300015
Technische Daten
| Breite (mm) | 250 |
| Höhe (mm) | 250 |
| Gewicht (kg) | 1,40 |
| Tiefe (mm) | 100 |
