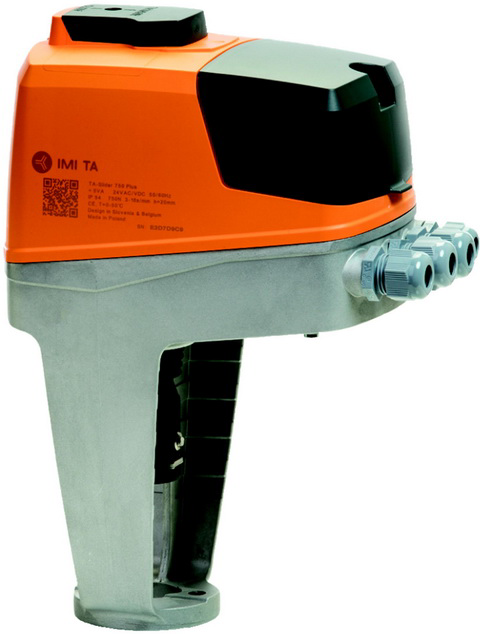

TA Stellantr. TA-Slider750Plus,100-240V
stetig, 0(2)-10 VDC, 3-Punkt, 2-Punkt

TA Elektromotorischer, digit.

konfigurierbarer Push/Pull-

Stellantrieb. Mit Digitaleingang,

Relais, mA-Ausg..

Für Ventile TA-Modulator DN65-80,

TA-FUSION-C/P DN32-150, KTM 512 DN65,

CV 216/316 RGA DN 15-50,

CV 206/306 GG DN15-50, DN65 (20mm Hub).

Per Smartphone können via Bluetooth u.

TA-Dongle alle Einst. angepasst

werden. In mehr als 200 Einstelloptionen

können Ein- u. Ausgangssignale,

Digitaleing., Relais, Charakteristik u.

viele weitere Parameter konfiguriert

werden. Diagnosemöglichk. d.

Aufzeichnung der letzten 10 Fehler.

Funktionen: Stetige Regelung,

3-Punkt, 2-Punkt, Handbetätigung, Autom.

Hubanpassung, Anz. v. Betriebsart,

Status u. Position, VDC-Ausgangssignal,

Einstellb. Hubbegr.,

Ventilblockierschutz, Ventilblockage

Erk., Sicherheitsstellung im

Fehlerfall, Diagnose-/Protokollfunktion.

1 Digitaleingang, max.100Ohm, Kabel

max.10m lang bzw. geschirmt.

2 Relais, max. 5A, 30VDC/250VAC b.

ohmscher Last.

1 Ausgangssignal in mA.

Schutzart IP54. Schutzkl. I.

CE-zertifiziert.

Spannungsvers.:

100-240VAC +/- 10%.

Frequenz 50/60 Hz +/-3 Hz.

Leistungsaufn.:

Betrieb: <9,7VA(VAC)

Standby: <1,8VA(VAC)

Eingangssign.:

0(2)-1VDC, Ri 47kOhm.

Empfindlichkeit einstellb. zw. 0,1 und

0,5VDC. 0,33Hz Tiefpassfilter.

0(4)-20mA Ri 500Ohm.

Proportional:

0-10, 10-0, 2-10, 10-2VDC

0-20, 20-0, 4-20, 20- mA

Proportional/Split-Range:

0-5, 5-0, 5-10, 10-5VDC

0-4,5, 4,5-0, 5,5-10, 10-5,5VDC

2-6, 6-2, 6-10, 10-6VDC

0-10, 10-0, 10-20, 20-1 mA

4-12, 12-4, 12-20, 20-12mA

Ausgangssign.:

0(4)-20mA, max.700Ohm.

Charakteristik:

Linear, EQM 0,25 u. invers EQM 0,25.

Stellgeschw.:

3, 4, 6, 8, 12 od. 1s/mm

Stellkraft: 750N

Temperatur:

Medientemp.: 0

- +120 Grad C

Betriebsbedingungen: 0

- +50 Grad C

Lagerbedingungen: -20

- +70 Grad C

Farben:

Orange RAL2011, grau RAL7043.

Typ: TA-Slider 750 Plus,

Mit Digitaleingang, Relais, mA-Ausgang

Ausführung: 100-240VAC

Fabrikat: IMI TA

Art.-Nr. 32222640219
