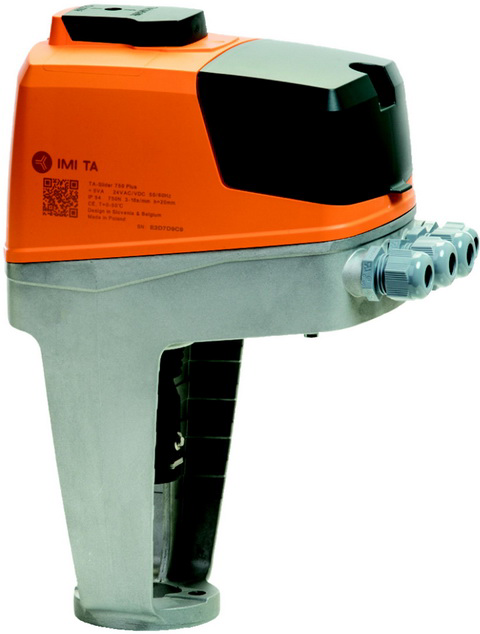

TA Stellantrieb TA-Slider750 Plus,24V
Modbus/TCP Ethernet

TA Elektromotorischer, dig.

konfigurierbarer Push/Pull-

Stellantrieb. Modbus/TCP Ethernet.

Für Ventile TA-Modulator DN65-80,

TA-FUSION-C/P DN32-150, KTM 512 DN65,

CV 216/316 RGA DN15-50,

CV 206/306 GG DN15-50, DN65 (20mm Hub).

Per Smartphone können via Bluetooth u.

TA-Dongle alle Einst. angepasst

werden. In mehr als 200 Einstelloptionen

können Ein- u. Ausgangssign.,

Digitaleing., Relais, Charakteristik u.

weitere Param. konfiguriert werden.

Diagnosemöglichk. d. Aufzeichnung

der letzten 10 Fehler.

Funktionen: Stetige Regelung, 3-Punkt,

2-Punkt, Handbetätigung, Auto. Hubanp.,

Anz. Betriebsart, Status u. Pos., VDC-

Ausgangssignal, Einstellb.

Hubbegrenzung, Ventilblockierschutz,

Ventilblockage Erk., Sicherheitsstellung

im Fehlerfall,

Diagn.-/Protokollfunktion.

Mit optionaler BUS-Platine für Modbus.

Schutzart IP54. Schutzkl. I.

CE-zert.

Spannungsvers.:

24VAC/VDC +/-15%.

Frequenz 50/60Hz +/-3 Hz.

Leistungsaufn.:

Betrieb: <8VA (VAC), <4,5W (VDC)

Standby: <1VA (VAC), <0,5W (VDC)

Eingangssign.:

0(2)-10VDC, Ri 47kOhm.

Empfindl. einstellbar zw. 0,1 und

0,5VDC. 0,33Hz Tiefpassfilter.

0(4)-20 mA Ri 500 Ohm.

Proportional:

0-10, 10-0, 2-10, 10-2VDC

0-20, 20-0, 4-20, 20-4mA

Proportional/Split-Range:

0-5, 5-0, 5-10, 10-5VDC

0-4,5, 4,5-0, 5,5-10, 10-5,5VDC

2-6, 6-2, 6-10, 10-6VDC

0-10, 10-0, 10-20, 20-10mA

4-12, 12-4, 12-20, 20-12mA

Ausgangssignal zur Stellungsrückmeldung:

0(2)-10VDC, max. 8mA, min.1.25kOhm.

Charakteristik:

Linear, EQM 0,25, invers EQM 0,25.

Stellgeschw.:

3, 4, 6, 8, 12 oder 16s/mm

Stellkraft: 750N

Temperatur:

Medientemperatur: 0

- +120 Grd C

Betriebsbedingungen: 0

- +50 Grd C

Lagerbedingungen: -20

- +70 Grd C

Farben:

Orange RAL2011, grau RAL7043.

Typ: TA-Slider 750 Plus,

24 VAC/VDC, Modbus/TCP Ethernet

Fabrikat: IMI TA

Art.-Nr. 32222614210
