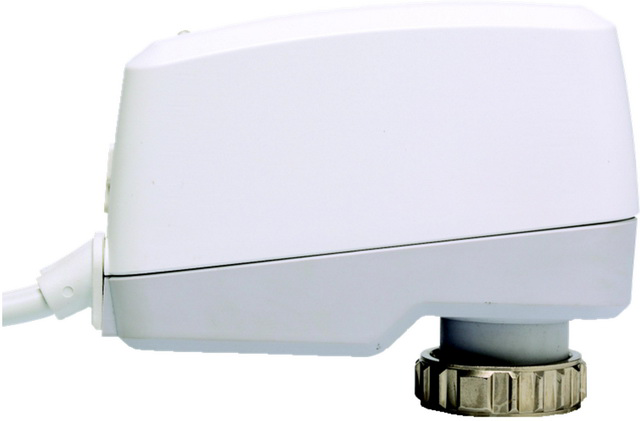

TA motor. Stellantrieb TA-Slider160 CO
stetig, 0(2)-10 VDC, 5 m, halogenfrei

TA Elektromotorischer, digitaler

konfigurierbarer stetiger Push-

Stellantrieb. Anschluss M30x1,5.

Mit Digitaleingang, Relais, Anschluss

für TA-M106 Antrieb, VDC-Ausgang.

Per Smartphone können via Bluetooth/

TA-Dongle Einst. individuell

angepasst werden. In mehr als 200

Einstellopt. können Ein- u.

Ausgangssignale, Digitaleing., Relais,

Charakteristik u. Parameter

konfiguriert werden. Diagnosemögl. d.

Aufzeichnung der letzten 10 Fehler.

Schnelles vervielf. v. Parametereinst.

m. TA-Dongle für Baugl. Stellantriebe.

Funktionen: Stetige Regelung,

Handbetätigung, Autom. Hubanpassung,

Anzeige v. Betriebsart, Status,

Position, Einstellbare Hubbegr.,

Ventilblockierschutz, Ventilblockage

Erkennung, Sicherheitsst. im

Fehlerfall u. Diagnose-/

Protokollfunktion.

1 Digitaleing., max.100Ohm, Kabel

max. 10m lang bzw. geschirmt.

1 Relais, max. 5A, 30VDC/250VAC b.

ohmscher Last. 1 Ausgangssignal.

CE-zert.. IP54 in allen Richtungen.

Schutzkl. II.

Spannungsvers.: 24VAC/VDC +/-15%.

Frequenz 50/60Hz +/-3Hz

Leistungsaufnahme:

Betrieb: <1VA (VAC), <0.6W (VDC)

Standby: <0,5VA(VAC), <0,25W(VDC)

Eingangssignal: 0(2)-10VDC, Ri 47kOhm.

Empfindlichkeit einstellbar zw. 0,1

u. 0,5VDC. 0,33Hz Tiefpassfilter.

Proportional:

0-10, 10-0, 2-10, 10-2VDC

Proportional/Split-Range:

0-5, 5-0, 5-10, 10-5VDC

0-4.5, 4.5-0, 5.5-10, 10-5.5VDC

2-6, 6-2, 6-10, 10-6VDC

Ausgangssignal: 0(2)-10VDC, max. 8mA,

min. 1.25kOhm

Charakteristik: Linear, EQM 0,25 u.

invers EQM 0,25

Stellgeschw.: 10s/mm

Stellkraft: 160/200N. Selbsteinst.

für IMI Hydronic Ventile.

Temperatur:

Medientemp.: 0

- +120Grad C

Betriebsbedingungen: 0

- +50Grad C

Lagerbedingungen: -20

- +70Grad C

Anschlusskabel: Mit Adernendhülsen.

Typ LiYY, 5x0.25 mm2 u. Type H03VV-F,

3x0.75mm2

Hub: 6,9mm, Autom. Ventilhuberk.

Geräuschpegel: Max. 30dBA

Farben: Weiß RAL9016, grau RAL7047

Typ: TA-Slider 160 CO

Ausführung: Kabel 5m, halogenfrei

Fabrikat: IMI TA

Art.-Nr. 32222410516
