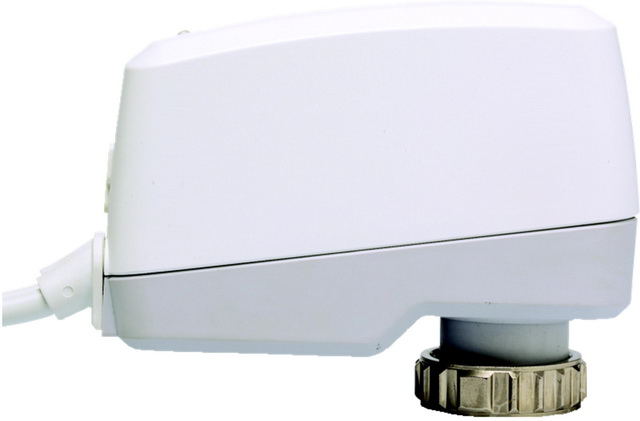

TA motor. Stellantrieb TA-Slider160 Plus
stetig, 0(2)-10 VDC, 2 m

TA Elektromotorischer, digital

konfigurierbarer stetiger Push-

Stellantrieb. Anschluss M30x1,5.

Mit Digitaleingang, Relais, VDC-Ausgang.

Per Smartphone können via Bluetooth u.

TA-Dongle alle Einstellungen individuell

angepasst werden. Frei konfigurierbar.

In mehr als 200 Einstelloptionen können

Ein- und Ausgangssignale,

Digitaleingang, Relais, Charakteristik

u. weitere Parameter konfiguriert

werden. Diagnosemöglichkeiten d.

Aufzeichnung d. letzten 10 Fehler.

Schnelles vervielfältigen v.

Parametereinstellungen m. dem TA-

Dongle f. Baugleiche Stellantriebe.

Funktionen: Stetige Regelung,

Handbetätigung, Autom. Hubanpassung,

Anz. v. Betriebsart, Status u. Position,

Einstellb. Hubbegrenzung,

Ventilblockierschutz, Ventilblockage

Erk., Sicherheitsstellung im Fehlerfall

u. Diagnose-/Protokollfunktion.

1 Digitaleing., max.100Ohm, Kabel

max.10m lang bzw. geschirmt.

1 Relais, max. 5A, 30VDC/250VAC bei

ohmscher Last.

1 Ausgangssignal.

CE-zertifiziert. Schutzart IP 54, in

allen Richtungen. Schutzkl. II.

Spannungsvers.: 24VAC/VDC +/-15%.

Frequenz 50/60Hz +/-3Hz

Leistungsaufn.:

Betrieb: <1VA(VAC), <0.6W(VDC)

Standby: <0,5VA(VAC), <0,25W(VDC)

Eingangssignal: 0(2)-10VDC, Ri 47kOhm.

Empf. einstellbar zw. 0,1

u. 0,5 VDC. 0,33Hz Tiefpassfilter.

Proportional:

0-10, 10-0, 2-10, 10-2VDC

Proportional/Split-Range:

0-5, 5-0, 5-10, 10-5VDC

0-4.5, 4.5-0, 5.5-10, 10-5.5VDC

2-6, 6-2, 6-10, 10-6VDC

Ausgangssignal: 0(2)-10VDC, max.8mA,

min. 1.25kOhm

Charakteristik: Linear, EQM 0,25 u.

invers EQM 0,25

Stellgeschw.: 10s/mm

Stellkraft: 160/200N. Selbsteinstellend

f. IMI Hydronic Engineering Ventile.

Temperatur:

Medientemp.: 0

- +120 Grad C

Betriebsbedingungen: 0

- +50 Grad C

Lagerbedingungen: -20

- +70 Grad C

Anschlusskabel: M. Adernendhülsen.

Typ LiYY, 5x0.25mm2 u. Type H03VV-F,

3x0.75mm2

Hub: 6,9mm, Autom.

Ventilhuberkennung

Geräuschpegel: Max. 30dBA

Farben: Weiß RAL9016, grau RAL7047

Typ: TA-Slider 160 Plus

Ausführung: Kabellänge 2m

Fabrikat: IMI TA

Art.-Nr. 32222410212
