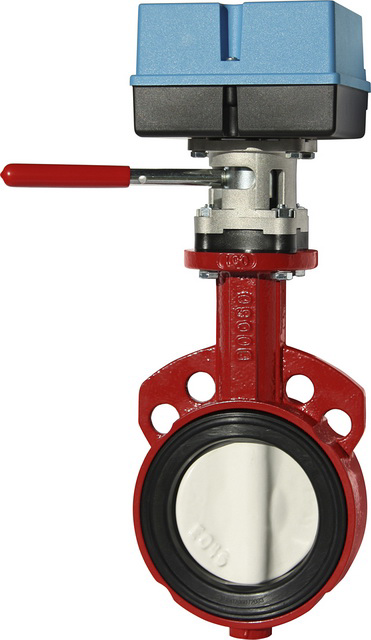

TA Absperrklappe mit Stellantrieb BR12WT
DN 65, Zwischenflanschklappe, M130/230

TA Absperrklappe mit Stellantrieb.

Einfache Montage durch

Befestigungsaugen. Zentrierte Klappe.

Handbetrieb durch Handhebel.

Anzeige der Drehrichtung.

Für kaltes oder heißes Wasser in

Industriesystemen, Wasser

mit Frostschutz- oder

Korrosionsschutzmittelzusätzen

(bis ca. 50%): Glykol, Glyzerin, Ethylen

Glykol, Propyläen Glykol, Monoethylen,

Ethanol Methylalkohol, Antifrogen N/L.

Funktionen Regeln, Absperren.

Leckrate nach EN 1349

- Sitzleckage

VI G1 (dichtschließend).

Gehäuse aus Grauguss GG25. Sitzring aus

EPDM. Klappe aus Stahlguss GGG-40

EN-JS1030 mit Nylon11 Beschichtung.

Spindel aus CrNi-Stahl 1.4405.

Spindelabdichtung aus EPDM.

Oberflächenbehandlung: Rote Polyester

Pulverbeschichtung. Durchflussrichtung

Bidirektional. Baulänge face to face

gemäß EN 558-1 Basisbaureihe 20.

Anschluss für Stellantriebe:

F05/F07 entsprechend EN ISO 5211.

Max. Betriebstemperatur: 110 C

Min. Betriebstemperatur: -10 C

Stellantrieb M130/230:

Laufzeit bei 50 Hz/90 Grad: 130s.

Drehmoment 35 Nm.

Betriebsspannung 230 VAC +6% -10%.

Frequenz 50/60 Hz +/-5%.

Leistungsaufnahme 6,5 VA.

Stellsignal 3-punkt.

Ausführung: BR12WT

mit Stellantrieb M130/230

Dimension: DN 65

Typ: Zwischenflanschklappe

Nenndruck PN 6

- PN 16

Fabrikat: IMI TA

Art.-Nr. 32203051013
