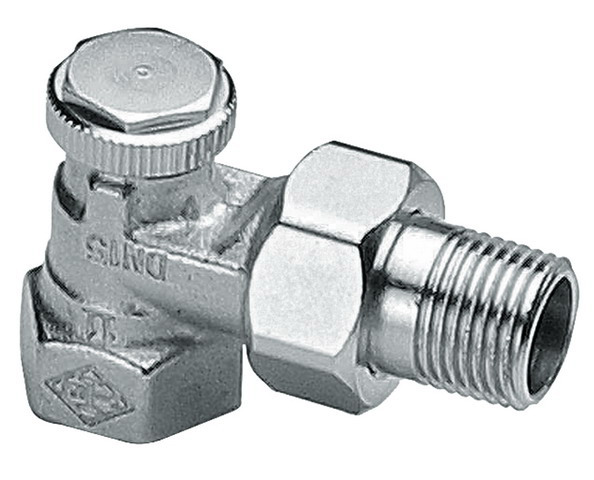

HEIMEIER Verschraubung Regutec
Eckform, DN 20, Rotguss vern.
Kaufmännische Daten
| Artikelnummer | 0355-03.000 |
| Preis (UVP) | 19,40 / Stck |
| Hauptwarengruppe | Rücklaufverschraubungen |
| Warengruppe | IMI Heimeier |
Ausschreibungstext
HEIMEIER Heizkörper-Rücklaufverschrau-
bung. Absperrbare und regulierbare Ver-
schraubung. Betätigung mit Sechskant-
stiftschlüssel SW 5. Gehäuse aus korro-
sionsbeständigem entzinkungsfreiem
Rotguss. Einbaumaße nach DIN 3842
Reihe 1. Abdichtung an Spindel durch
EPDM-O-Ring. Verschlussdeckel metallisch
dichtend. Anschluss Innengewinde für
Gewinderohr oder in Verbindung mit
Klemmverschraubungen für Kupfer- oder
Präzisionsstahlrohr. Zulässige Be-
triebstemperatur TB 120 Grd. C, mit
Verkleidung TB 90 Grd. C. Zulässiger
Betriebsüberdruck PB 10 bar.
Fabrikat: IMI Heimeier
Typ: Regutec
Ausführung: Eckform DN 20 (3/4")
Art.-Nr. 0355-03.000
Technische Daten
| Breite (mm) | 84 |
| Gehäusebauform | Eck |
| Gehäusewerkstoff | Rotguss |
| kv max 1K (m³/h) | 1,93 |
| kv max 2K (m³/h) | 1,93 |
| kv min 1K (m³/h) | 0,22 |
| kv min 2K (m³/h) | 0,22 |
| Armaturentyp | Rücklaufverschraubung |
| Höhe (mm) | 49 |
| Gewicht (kg) | 0,30 |
| Max. Betriebsdruck (bar) | 10 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 20 |
| Regeldifferenz | 1K, 2K |
| Tiefe (mm) | 42 |
Anschlüsse
| Hkrp | R 3/4 |
| HA | Rp 3/4 |
| Hkrp | R 3/4 |
| HA | Rp 3/4 |
