GB Umkehrosmose AVRO 125 TL

Umkehrosmose AVRO 125 TL

Anschlussfertiges Kompaktgerät, zur

Entsalzung von Trinkwässern gemäß

Trinkwasserverordnung, nach dem Prinzip

der umgekehrten Osmose ohne vorge-

schaltete Enthärtungsanlage oder Anti-

scaling-Dosierung arbeitend.

Die Membrane teilt das Wasser in die

Teilströme Permeat und Konzentrat. Ein

Teil des Konzentrates wird dem Speise-

wasser zugeführt und sorgt somit für

eine gleichmäßige Überströmung der

Membrane und erhöht die Wirtschaftlich-

keit. Gleichzeitig wird der Konzentrat-

strom über ein AVRO-Behandlungsmodul

gefahren. Hier werden über den ange-

legten Gleichstrom an der Kathode Impf-

kristalle gebildet. Diese werden mit

dem Restkonzentrat ausgeschwemmt, so-

dass die Umkehrosmosemembrane sicher

gegen Verblockung geschützt ist.

Aufbau:

1 Mikroprozessorsteuerung mit LCD-

Anzeigefeld zur Meldung der Funktion

und des Wartungsintervalls mit pot.-

freier Sammelstörmeldung. Im

Schaltkasten ist das Leistungsteil

für die Hochdruckpumpe eingebaut.

1 Trennschieberpumpe aus Messing mit

Motor als Hochdruckpumpe zur

Versorgung der Membrane

1 Ultra-Low-Energie-Umkehrosmose-

membrane eingebaut in Druckrohr aus

hochfestem PE

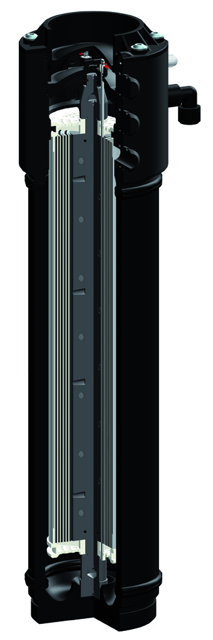

1 AVRO-Behandlungsmodul eingebaut in

ein Druckrohr aus druckfestem PE

1 Ventilblock mit Regel- und Magnet-

ventilen zur Einstellung der

Konzentratmenge, Wassermesser zur

Messung der Permeat- und

Konzentratmenge

Verrohrung zwischen Pumpe und

Umkehrosmosemembrane mit hoch-

druckbeständigen Schläuchen aus PA

1 hochwertiges Standgehäuse zur

Aufnahme der technischen Komponenten

1 GENO-Feinfilter, kpl. montiert

im Anlagenzulauf

1 Einbau- und Betriebsanleitung

Technische Daten:

Anschlussnennweite

Einspeisewasser : 1/2 " AG

Permeatableitung : 1/2 " AG

Konzentratableitung : 1/2 " AG

Einspeisewasser

Gesamtsalzgehalt NaCl : 500 ppm

Zulaufdruck min./max. : 2,5/5,0 bar

Temperatur min./max. : 10/30 Grad

C

Permeatleistung bei

Einspeisewasser-

Temperatur 15Grad C : 125

l/h

Permeatleistung/Tag

(max. 24 h) max. : 3.000 l

Salzrückhalt : 95-99 %

Umgebungstemperatur

min./max. : 5/35 Grad

C

Betriebsdruck max. : 16 bar

Elektrische

Anschlussleistung : 0,7 kW

Stromanschluss : 230 V,50 Hz

Stromstärke : 16 A

Breite : 600 mm

Tiefe : 600 mm

Höhe : 1.130 mm

Erf. Raumhöhe mind. : 1.500 mm

Kanalanschluss : DN 50

Betriebsgewicht ca. : 40 kg
