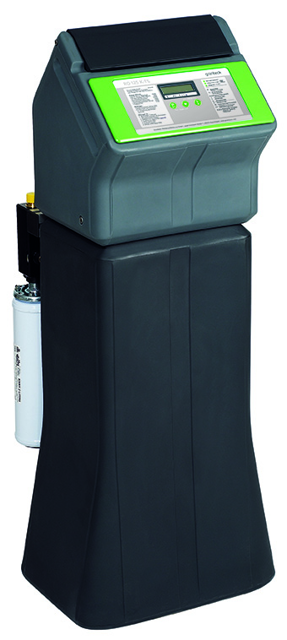

GB Umkehrosmose GENO-OSMO RO 125K-TS

Umkehrosmose

GENO-OSMO RO 125K-TS

Anschlussfertiges Kompaktgerät, komplett

mit Permeatspeicher und Druckerhöhung,

zur Entsalzung von Trinkwasser gemäß

Trinkwasserverordnung, nach dem Prinzip

der umgekehrten Osmose arbeitend

Aufbau:

1 Mikroprozessorsteuerung mit LCD-

Anzeigefeld zur Meldung der Funktion

und des Wartungsintervalls mit pot.-

freier Sammelstörmeldung. Im

Schaltkasten ist das Leistungsteil

für die Hochdruckpumpe eingebaut.

1 Trennschieberpumpe aus Messing mit

Motor als Hochdruckpumpe zur

Versorgung der Membrane

1 Ultra-Low-Energie-Umkehrosmose-

membrane eingebaut in Druckrohr aus

hochfestem PE

1 Ventilblock mit Regel- und Magnet-

ventilen zur Einstellung der

Konzentratmenge, Wassermesser zur

Messung der Permeat- und

Konzentratmenge

Verrohrung zwischen Pumpe und

Umkehrosmosemembrane mit hoch-

druckbeständigen Schläuchen aus PA

1 hochwertiges Standgehäuse mit

integriertem Permeattank und zur

Aufnahme der technischen Komponenten

1 druckgesteuerte Drucksteigerungs-

pumpe mit Druckmembranspeicher

1 GENO-Feinfilter, kpl. montiert

im Anlagenzulauf

1 Einbau- und Betriebsanleitung

Technische Daten:

Anschlussnennweite

Einspeisewasser : 1/2"

Permeatableitung : 1/2"

Konzentratableitung : 1/2"

Einspeisewasser

Gesamtsalzgehalt NaCl: 1.000 ppm

Verblockungsindex : < 3

Zulaufdruck min./max.: 2,5/5,0 bar

Temperatur min./max. : 10/30 Grad C

Permeatleistung bei

Einspeisewasser-

Temperatur 15Grad C : 125 l/h

Konzentrat-Volumenstrom

min. (bei 15Grad C) : 40 l/h

Einspeisewasser-

Volumenstrom bei 15Grad C

und 75% Ausbeute : 165 l/h

Permeatleistung/Tag

(max. 24 h) max. : 3.000 l

Ausbeute min./max. : 50/75 %

Umgebungstemperatur

min./max. : 5/35 Grad C

Leistung Druck-

steigerungspumpe : 300 l/h

bei 3,5 bar

bzw.

1.200 l/h

bei 1,0 bar

Permeatvorlage ca. : 38 l

Betriebsdruck max. : 16 bar

Elektrische

Anschlussleistung : 0,7 kW

Stromanschluss : 230 V,50 Hz

Stromstärke : 16 A

Breite : 450 mm

Tiefe : 600 mm

Höhe : 1.130 mm

Erf. Raumhöhe mi : 1.500 mm

Kanalanschluss : DN 50

Betriebsgewicht ca. : 75 kg
