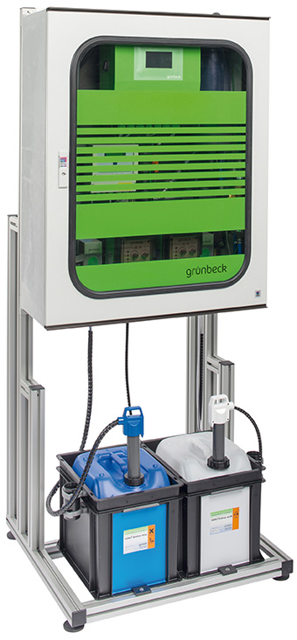

GB GENO-Baktox X 50/2, DN 100

GENO-Baktox X 50/2, DN 100

Kompakt vormontierte und anschlussfer-

tige Aufbereitungs- und Dosieranlage

für Chlordioxid nach dem Natriumchlorit/

Salzsäure-Verfahren mit chemikalienspa-

rendem und korrosionsschützendem 1:1

Mischungsverhältnis,

im wesentlichen bestehend aus:

- Erzeugungsmodul im Kunststoffschalt-

schrank zur Wandmontage mit

- zwei Schlauchpumpen für HCl und

NaClO2

- Reaktions- und Dosierbehälter

2,2 l mit einer Chlordioxidkonzen-

tration von 0,9 g/l

- Sauglanzen für HCl und NaClO2

- Auffangwannen für HCl und NaClO2-Ge-

binde

- Gasabsorptionsbehälter mit Neutrali-

sationsflüssigkeit

- Magnetventil für Verdünnungswasser

- Magnetventil zur Befüllung des

Dosierbehälters

- Mikroprozessor-Steuerung mit TFT

Farb-Grafikdisplay, 4,3" Diagonale,

Touch-Bedienung

- Wasserzähler mit Impulskabel zur An-

steuerung der Dosierpumpe

- selbstansaugende und gegen Druck

selbstentlüftende Dosierpumpen zur

mengenabhängigen Zugabe des erzeugten

Chlordioxids

- Druckhalteventile

- Dosierleitung mit Impfventilen

- Betriebswassereinheit

- Sicherheitsaufkleberset GENO-Baktox

Anzeigen:

- Betriebszustand, Durchfluss

- Darstellung des Anlagen-Fließschemas

inkl. aller Komponenten, deren Signale

in der Steuerung erfasst werden

Ausgänge:

- Potentialfreier Sammelstörmelde-

kontakt zur Weiterleitung an die Leit-

stelle

- Potentialfreier Vorwarnkontakt zur

Weiterleitung an die Leitstelle

- Datenprotokollierung auf SD Karte

Die Anlage erfüllt die Forderungen der

DVGW-Arbeitsblätter W 224 und W 624

Verwendete Chemikalien:

GENO-Baktox blau (NaClO2) : 7,5 %-ig

GENO-Baktox weiß (HCL) : 25 %-ig

Technische Daten:

Leistung Chlordioxid : 10 g/h

Anschlussnennweite WZ : DN 100

Durchfluss Qmax : 50 cbm/h

Impulsfolge WZ : 1 l/Imp

Baulänge WZ mit

Flanschanschluss : 310 mm

Nenndruck : PN 8

Abmessungen

Gesamtanlage (BxHxT)ca.: 800x1050x340 mm

Gewicht ca. : 55 kg

Spannung, Frequenz : 230 V, 50/60 Hz

Leistungsaufnahme max. : 80 VA

Schutzart : IP 54

Leistung Abdosierpumpe : 5,5 l/h bei

max. 8 bar

Umweltdaten

Umgebungstemperatur : 5

- 30 Grad C

Betriebswassertemp. : 5

- 30 Grad C

Rel. Luftfeuchtigk.max.: 70 %
