GB Desinfektionsanlage
violiQ:UV20

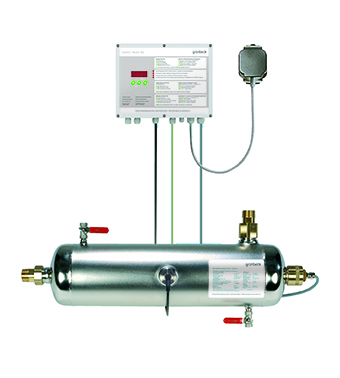

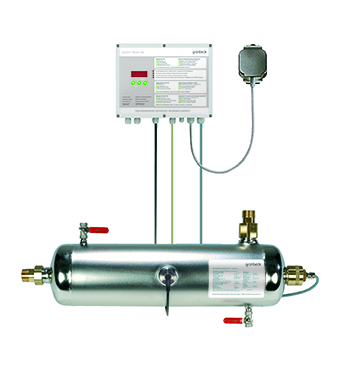

Desinfektionsanlage violiQ:UV20

Durchflussleistung Qmax = 2,0 cbm/h

basierend auf einer Raumbestrahlung

von mind. 400 J/qm bei einem SSK(254nm)

von max. 3,2 1/m.

- DVGW-zertifiziert -

- Edelstahl-Druckrohr mit zentrisch

angeordnetem UV-Strahler

- Quarzschutzrohr einfach demontierbar

- 2 Spül-/Entleerungsventile

- Strömungsverteilungseinrichtung

- UV-Sensor nach DIN 19294-3

- Elektronisches Vorschaltgerät

- Betriebs- und Einschaltzähler

- Anzeige der Bestrahlungsstärke und

Betriebszustände

- Durchflussbegrenzer

- Sicherheitseinrichtung als

Magnetventil

UV-Anlage bestehend aus:

1 UV-Druckrohr

Werkstoff : Edelstahl W 1.4404

Einbaulage : horizontal,

selbstentlüftend

Gesamtlänge mit

Verschraubung : 795 mm

Einbaulänge mit

Verschraubung : 560 mm

Anschluss : R 1"

Leergewicht ca. : 13 kg

Volumen ca. : 10 l

Zulauftemp. : 5

- 70 Grad C

Umgebungstemp. max. : 5

- 40 Grad C

zul. Betriebs-

druck max. : 10 bar

Druckverlust bei

Nenndurchfluss : 0,4 bar

Schutzart : IP 54

1 UV-Strahler

Bezeichnung : Hg-Amalgamstrahler

Energieaufnahme : 65 VA

UV-Emission

bei 254 nm : 20 W

Nutzungsdauer bis zu: 16.000 h

1 Strahlerschutzrohr

Bauart : einseitig

geschlossen

Werkstoff : reines Quarz

1 UV-Sensor

Ausführung : nach DIN 19294-3

Messbereich : 0-50 W/qm

1 violiQ:UV-Steuerung

Anzeigen:

Betriebsstunden, Bestrahlungsstärke,

Anzahl der Einschaltvorgänge, Betriebs-

zustand

Ausgänge:

externe Betriebs- und Störmeldung

(pot.-frei), Analogsignal (4-20 mA =

0-50 W/qm) für Bestrahlungsstärke,

geschalteter Netzausgang zum Anschluss

eines Sicherheitsventils sowie einer

Temperatur-Spülung

Abmessungen (HxBxT) : 255x340x115 mm

Werkstoff : ABS

Schutzart : IP 54

Betriebsspannung : 230 V, 50 Hz

Stromaufnahme max. : 0,33 A

elektr. Anschluss-

leistung Gesamtanlage : 75 VA

1 Sicherheitseinrichtung

Magnetventil zum Absperren der

Ablauflei-

tung (Reinwasserleitung) zur Unterbrech-

ung der Wasserentnahme bei Netzausfall

oder Störungen an der UV-Anlage,

elektrische Ansteuerung erfolgt direkt

über die Steuerung violiQ:UV

Technische Änderungen vorbehalten!
