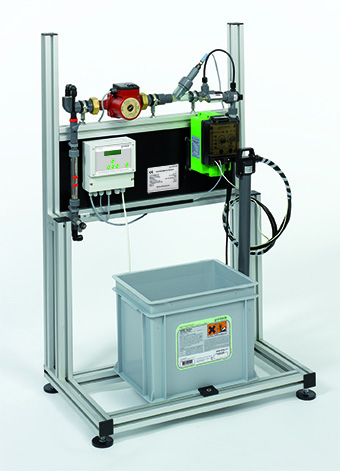

Dosieranlage GENODOS DM-BO 20

Dosieranlage GENODOS DM-BO 20 mit

Anlage bestehend aus:

- Dosierpumpe Typ GP-6/40

als selbstansaugende und gegen Druck

selbstentlüftende Membranpumpe.

Steuerung geeignet für internen oder

externen Betrieb.

- Wasserzähler mit Impulsgeber, Impuls-

kabel zur Pumpenelektronik, einschl.

Onlinemessung

Wasserzählerverschraubungen

- Sauglanze gasdicht 10/20 l

- Sicherheitsauffangwanne

- Spezialmischmodul zur Vermeidung von

Chemikalienwolken und Korrosion im

Leitungssystem mit integriertem Impf-

ventil

- Dosierleitung PTFE, schwarz eingefärbt

di = 4 da = 6 1.500 mm lang

- Druckhalteventil

- Online-ClO2-Messung zur kontinuierli-

chen Überwachung von Chlordioxid ohne

Messwasserverlust

zur schnellen Desinfektion von Trink-

- Aluminium-Rahmengestell zur Montage

der Einzelkomponenten

Technische Daten:

Abmessungen Gesamtan-

lage (BxHxT) ca. : 785x1.100x480 mm

Anschluss des

Wasserzählers : R 1 1/2"

Nenndurchfluss : 10 cbm/h

u. Brauchwasser durch mengenpropor-

Durchfluss max. : 20 cbm/h

Druckverlust bei

max. Durchfluss : 0,7 bar

Nenndruck (PN) : 8 bar

Einbaulänge

Wasserzähler : 300 mm

Einbaulänge mit

Verschraubungen : 432 mm

Impulsfolge : 5 l/Imp.

Dosierleistung : 6,8 l/h

tionale Zugabe von GENO-Baktox (vorüber-

bei max. 8 bar

Wassertemperatur : 5

- 30Grad C

Umgebungstemperatur : 5

- 20Grad C

elektr. Anschluss : 230V/50Hz/21W

Schutzart/

Isolationsklasse : IP 54

medienberührte Teile : PVDF/Viton/

PTFE/Glas/

Hastelloy

Saughöhe max.: 1,0 m WS

gehende Dauerdosierung) in Verbindung

Z-Nr. 004 163875

mit einer Chlordioxid-online-Messung.
