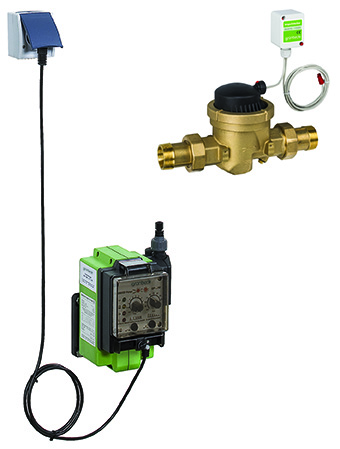

Dosieranlage GENODOS DM 80

Dosieranlage GENODOS

Typ DM 80

Elektronisch gesteuerte, mengenpropor-

tional und stufenlos regelbare Dosier-

anlage (voreingestellt und verplombt)zur

Dosierung von Wirkstoffen aus Transport-

kanistern oder Dosierbehälter in wasser-

führende Systeme. Bauart und Betrieb

entsprechend DIN 19635,

- DVGW-zertifiziert -

bestehend aus:

1 Dosierpumpe Typ GP 10/40

als selbstansaugende und gegen Druck

selbstentlüftende Membranpumpe mit

Synchronmotor, Befestigungskonsole

für Wand-, Boden- oder Behältermontage

mit auswechselbarer Elektronikkassette

Anzeigen für Betrieb, Leermeldung,

Membranbruch und Dosierüberwachung,

umschaltbar von Eigen- auf Wasser-

zählersteuerung Eingang für externe,

potentialfreie Fremdansteuerung

mit potentialfreier Störmeldung.

1 Wasserzähler mit Impulsgeber, Impuls-

kabel zur Pumpenelektronik, einschl.

Wasserzählerverschraubungen

Technische Daten:

Impfanschluss : R 1/4"

Anschluss d. Wasserzählers: DN 80

Durchfluss max.: 80 cbm/h

Druckverlust : 0,6 bar

Einbaulänge

mit Flanschansch : 310 mm

Impulsfolge : 3,8 l/Imp.

Saughöhe max.: 1,5 m WS

Betriebsdruck max.: 6 bar

Wassertemperatur max.: 30 Grad C

Stromanschluss : 230 V,

50/60 Hz

Leistungsaufnahme : 18/21 W

Schutzart/Isolationsklasse: IP 54

Pumpe einschließlich 1,7 m Stroman-

schlusskabel mit Schukostecker

Fabrikat: Grünbeck
