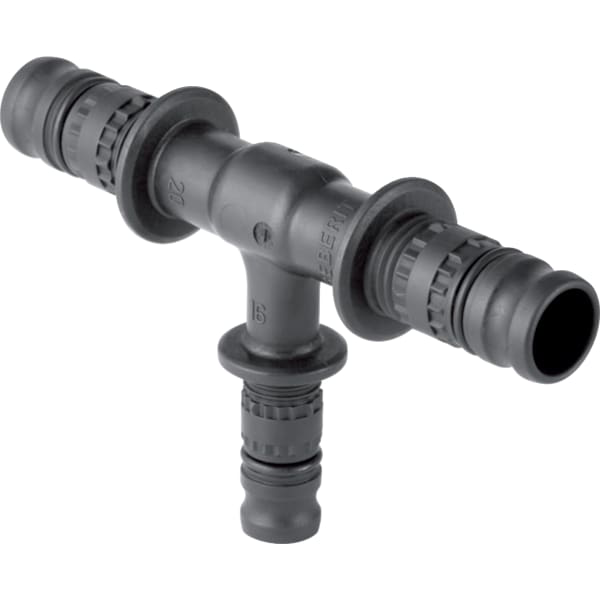

GE Mepla T-Stück reduziert PVDF
d26-26-20
Kaufmännische Daten
| Artikelnummer | 623.316.00.5 |
| Preis (UVP) | 19,20 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mepla Fittings |
Ausschreibungstext
Geberit Mepla T-Stück reduziert
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
Technische Eigenschaften
- Werkstoff: PVDF
- Form: T-Stück
- DN / Nennweite: 20 / 15
- d, d / Außendurchmesser (mm): 26 mm
- d1, d / Außendurchmesser (mm): 26 mm
- d2, d / Außendurchmesser (mm): 20 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 11,5 cm
- L1 / Länge (cm): 5,8 cm
- Z / Z-Maß (cm): 2,2 cm
- Z1 / Z-Maß (cm): 2,2 cm
- Z2 / Z-Maß (cm): 2,8 cm
Technische Daten
| Breite (mm) | 115 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | T-Stück |
| Höhe (mm) | 30 |
| Gewicht (kg) | 0,05 |
| Produktkennung | Formstück |
| Tiefe (mm) | 70 |
| Zetawert TA (-) | 7,0 |
| Zetawert TD (-) | 1,8 |
| Zetawert TG (-) | 7,0 |
| Zetawert TVA (-) | 9,7 |
| Zetawert TVD (-) | 8,8 |
| Zetawert TVG (-) | 9,9 |
Anschlüsse
| Eingang | Mepla DN20 |
| Ausgang | Mepla DN15 |
| Ausgang | Mepla DN20 |
