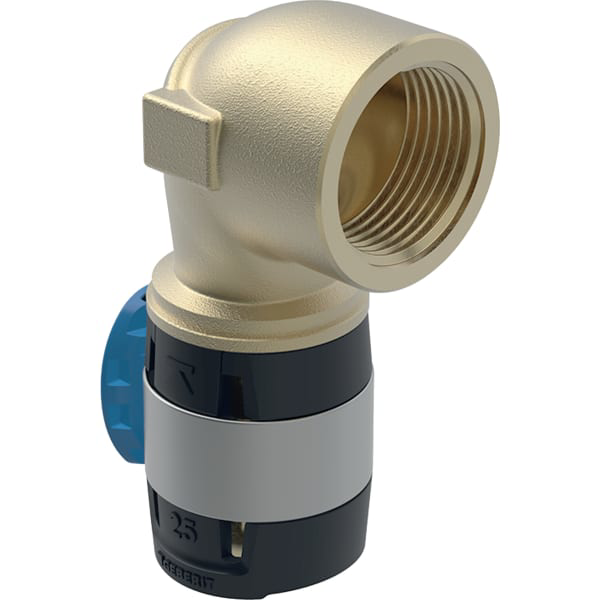

GE FlowFit Übergangsbogen 90Gr mit IG
Rg+ 90Gr d25-Rp1
Kaufmännische Daten
| Artikelnummer | 620.542.00.1 |
| Preis (UVP) | 43,20 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | FlowFit Fittings |
Ausschreibungstext
Geberit FlowFit Übergangsbogen 90Gr mit
Innengewinde
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Bleifrei
- Pressindikator
- Pressverbinder mit transparenter
Schutzkappe
- Gewinde mit transparentem
Schutzstopfen
Technische Eigenschaften
- Werkstoff: Bleifreier Rotguss
(CuSn4Zn2PS)
- Form: Bogen
- DN / Nennweite: 20 / 25
- d, d / Außendurchmesser (mm): 25 mm
- Rp / (Rohr-)Innengewinde zylindrisch
("): 1 "
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 6,9 cm
- L1 / Länge (cm): 3 cm
- Z / Z-Maß (cm): 3,6 cm
- Z1 / Z-Maß (cm): 1,4 cm
Technische Daten
| Breite (mm) | 92 |
| Einsatzbereiche | Heizung, Trinkwasser, Brauchwasser |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 90 |
| Höhe (mm) | 43 |
| Gewicht (kg) | 0,21 |
| Produktkennung | Formstück |
| Tiefe (mm) | 50 |
| Zetawert (-) | 2,3 |
Anschlüsse
| Eingang | FLOWFIT-MUFF-DN 20 |
| Ausgang | Rp 1 |
