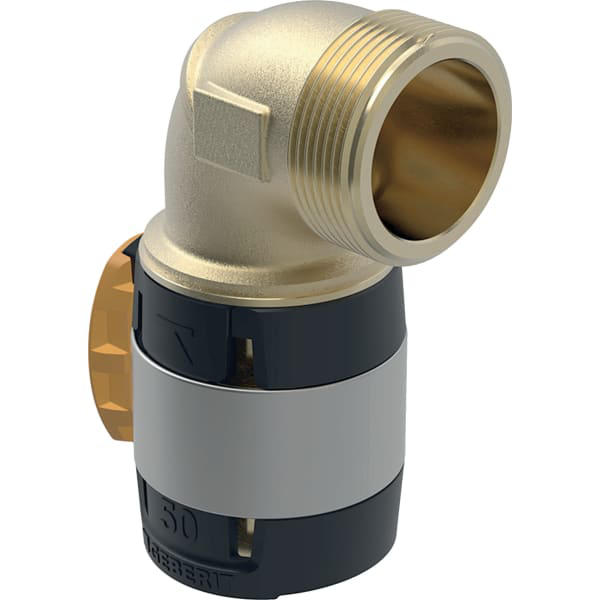

GE FlowFit Übergangsbogen 90Gr mit AG
Rg+ 90Gr d50-R1 1/2
Kaufmännische Daten
| Artikelnummer | 620.505.00.1 |
| Preis (UVP) | 110,00 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | FlowFit Fittings |
Ausschreibungstext
Geberit FlowFit Übergangsbogen 90Gr mit
Außengewinde
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Bleifrei
- Pressindikator
- Pressverbinder mit transparenter
Schutzkappe
- Gewinde mit transparenter Schutzkappe
Technische Eigenschaften
- Werkstoff: Bleifreier Rotguss
(CuSn4Zn2PS)
- Form: Bogen
- DN / Nennweite: 40
- d, d / Außendurchmesser (mm): 50 mm
- R / kegeliges Außengewinde ("): 1 1/2
"
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 10,4 cm
- H / Höhe (cm): 4,7 cm
- Z / Z-Maß (cm): 4,5 cm
Technische Daten
| Breite (mm) | 130 |
| Einsatzbereiche | Heizung, Trinkwasser, Brauchwasser |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 90 |
| Höhe (mm) | 60 |
| Gewicht (kg) | 0,78 |
| Produktkennung | Formstück |
| Tiefe (mm) | 85 |
| Zetawert (-) | 1,5 |
Anschlüsse
| Eingang | FLOWFIT-MUFF-DN 40 |
| Ausgang | R 1 1/2 |
