GE Mapress Kupfer Bogen 45Gr d108
Kaufmännische Daten
| Artikelnummer | 60613 |
| Preis (UVP) | 361,50 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Kupfer |
Ausschreibungstext

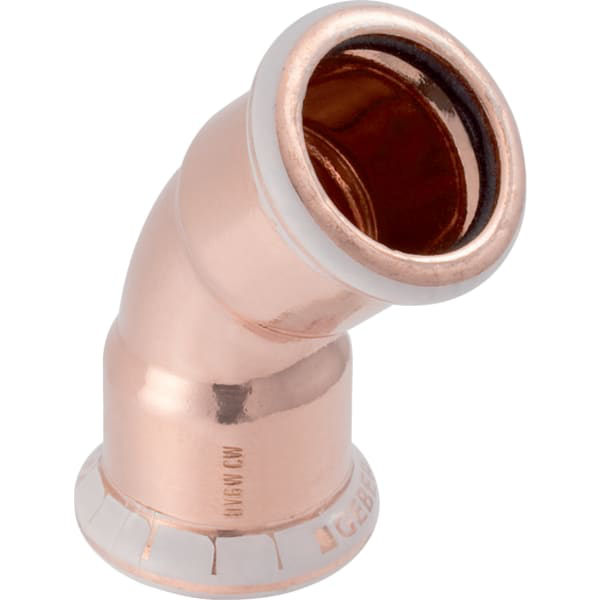

Geberit Mapress Kupfer Bogen
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht bis d max. 54 mm
- Dichtring aus CIIR schwarz, bis d max.
54 mm
- Dichtring aus EPDM schwarz, ab d > 54
mm
- Pressindikator
- Pressmuffe mit transparentem
Schutzstopfen
Technische Eigenschaften
- Werkstoff: Cu-DHP Kupfer CW024A (DIN
EN 1412)
- Form: Bogen
- DN / Nennweite: 100
- d, d / Außendurchmesser (mm): 108 mm
- arc / Winkel (Gr): 45 Gr
- L / Länge (cm): 14,3 cm
- Z / Z-Maß (cm): 6,8 cm
Technische Daten
| Breite (mm) | 400 |
| Höhe (mm) | 270 |
| Gewicht (kg) | 2,55 |
| Tiefe (mm) | 300 |
