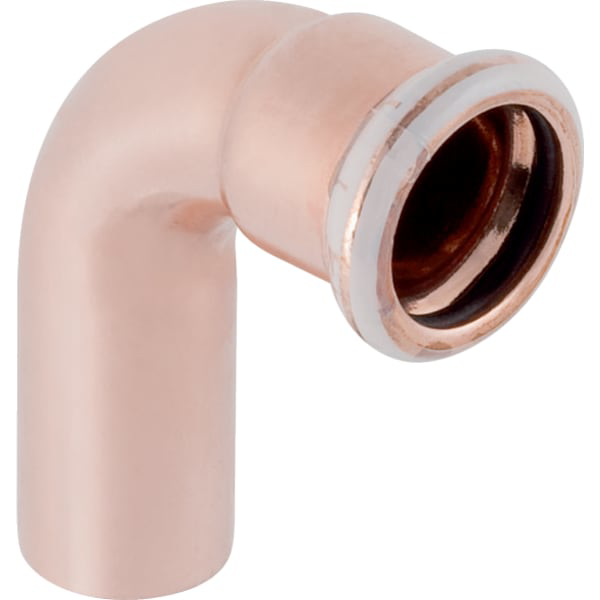

GE Mapress Kupfer Bogen 90Gr
mit Einschubende d42
Kaufmännische Daten
| Artikelnummer | 60307 |
| Preis (UVP) | 73,20 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Kupfer |
Ausschreibungstext
Geberit Mapress Kupfer Bogen mit
Einschubende
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht bis d max. 54 mm
- Dichtring aus CIIR schwarz, bis d max.
54 mm
- Dichtring aus EPDM schwarz, ab d > 54
mm
- Pressindikator
- Pressmuffe mit transparentem
Schutzstopfen
Technische Eigenschaften
- Werkstoff: Cu-DHP Kupfer CW024A (DIN
EN 1412)
- DN / Nennweite: 40
- d, d / Außendurchmesser (mm): 42 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 7,6 cm
- H / Höhe (cm): 8,6 cm
- Z / Z-Maß (cm): 4,6 cm
Technische Daten
| Breite (mm) | 150 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 90 |
| Höhe (mm) | 55 |
| Gewicht (kg) | 0,26 |
| Produktkennung | Formstück |
| Tiefe (mm) | 70 |
| Zetawert (-) | 0,3 |
Anschlüsse
| Eingang | Mapress DN40 |
| Ausgang | Mapress DN40 |
