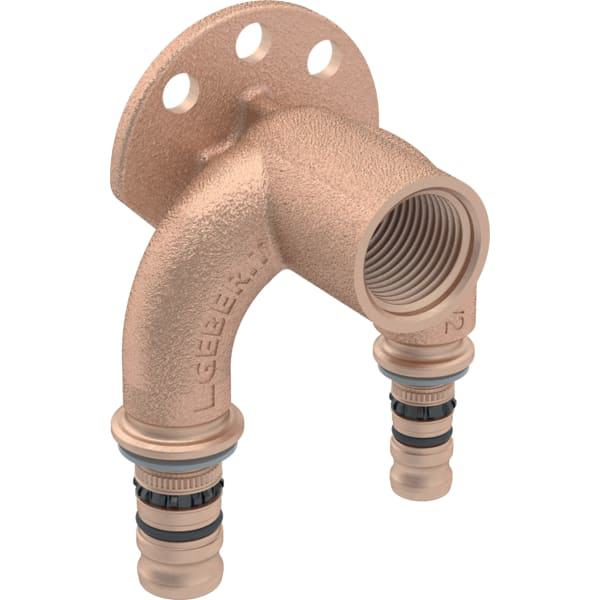

GE Mepla Doppelanschlusswinkel 90Gr
d16-Rp1/2, L:52mm
Kaufmännische Daten
| Artikelnummer | 601.273.00.5 |
| Preis (UVP) | 61,00 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mepla Fittings |
Ausschreibungstext
Geberit Mepla Doppelanschlusswinkel 90Gr
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
Technische Eigenschaften
- Werkstoff: Rotguss (CuSn5Zn5Pb2-C)
- Form: rechtwinklig
- DN / Nennweite: 12
- d, d / Außendurchmesser (mm): 16 mm
- Rp / (Rohr-)Innengewinde zylindrisch
("): 1/2 "
- d1, d / Außendurchmesser (mm): 16 mm
- arc / Winkel (Gr): 90 Gr
- a / Teilmaß (cm): 5 cm
- L / Länge (cm): 5,2 cm
- L1 / Länge (cm): 6,5 cm
- L2 / Länge (cm): 6,5 cm
- l / Länge Teilmaß (cm): 1,9 cm
- l1 / Länge Teilmaß (cm): 2,4 cm
- Z / Z-Maß (cm): 4 cm
Technische Daten
| Breite (mm) | 93 |
| Einsatzbereiche | Trinkwasser |
| Formstücktyp | Wandscheibe |
| Höhe (mm) | 52 |
| Gewicht (kg) | 0,27 |
| Produktkennung | Formstück |
| Tiefe (mm) | 68 |
| Zetawert WSA (-) | 7,9 |
| Zetawert WSD (-) | 10,7 |
Anschlüsse
| Eingang | Mepla DN12 |
| Eingang | Mepla DN12 |
| Ausgang | Rp 1/2 |
Dokumente
Links
Zubehör
| Bild | Beschreibung | |||
|---|---|---|---|---|
| GE Schalldämmset zu Doppelanschlusswinkel 90Gr Rp1/2 | 1 | |||
