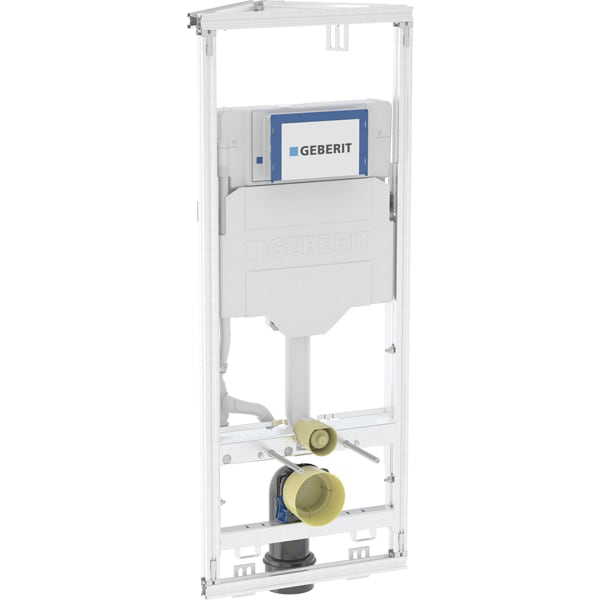

GE GIS Element für WWC, 114 cm,
mit Sigma UP-SPK 12 cm, Ecklösung

Geberit GIS Element für Wand-WC, 114 cm,

mit Sigma UP-Spülkasten 12 cm, Ecklösung

Verwendungszwecke

- Zum Erstellen von Geberit GIS

Tragsystemen

- Zur 45Gr-Vorwandmontage in einer

Raumecke

- Für Wand-WCs mit Anschlussmaßen nach

DIN EN 33:2011-11

- Für 1-Mengen-, 2-Mengen- oder

Spül-Stopp-Spülung

Eigenschaften

- Maße für die Grundfläche, Vorderkante

Beplankung: B = 65 cm, T = 33 cm,

Schenkellänge = 46 cm

- Montage- und Instandhaltungsarbeiten

am UP-Spülkasten werkzeuglos

- Mit Leerrohr für Wasserzuleitung für

Geberit AquaClean Dusch-WCs und für

Anschlusskabel

- 50 Jahre Ersatzteilsicherheit

- UP-Spülkasten einteilig mit

geschweißtem Spülrohr

Technische Eigenschaften

- Fließdruck (kPa)

- min. bis max.:

10-1000 kPa

- Wassertemperatur (GrC)

- max.: 25 GrC

- Spülmenge Werkseinstellung (l): 6 / 3

l

- Große Spülmenge Einstellbereich (l): 4

/ 4,5 / 6 / 7,5 l

- Kleine Spülmenge Einstellbereich (l):

2-4 l

- Durchfluss bei 3 bar (l/s): 0,16 l/s

- Mindestfließdruck für

Berechnungsdurchfluss (kPa): 10 kPa

- Berechnungsdurchfluss (l/s): 0,09 l/s

- WC höhenverstellbar: Nein

- Breitenverstellbar: Nein

- Tiefenverstellbar: Nein

- B / Breite (cm): 51 cm

- H / Höhe (cm): 114 cm

- T / Tiefe (cm): 33 cm

Zusätzlicher Lieferumfang

- Wasseranschluss R 1/2", MasterFix- und

MeplaFix-fähig, mit integriertem

Eckventil und Handrad

- Bauschutz für Serviceöffnung

- Anschlussset für WC, d 90 mm

- Anschlussbogen 90Gr aus PE-HD, d 90 mm

- Übergangsmuffe aus PE-HD, d 90 / 110

mm

- 4 Schutz- und Markierstopfen

- 2 Gewindestangen M12

- Befestigungsmaterial
