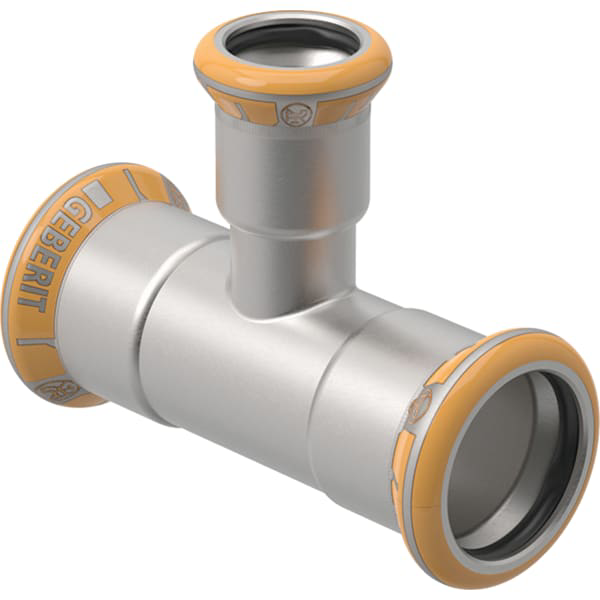

GE Mapress Therm T-Stück reduziert
d108-22-108
Kaufmännische Daten
| Artikelnummer | 41244 |
| Preis (UVP) | 405,70 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Therm |
Ausschreibungstext
Geberit Mapress Therm T-Stück reduziert
Eigenschaften
- Nicht zulässig für
Trinkwasserinstallationen
- Unverpresst undicht
- Pressindikator
- Dichtring aus CIIR schwarz
Technische Eigenschaften
- Werkstoff: Edelstahl
- DN / Nennweite: 100 / 20 / 100
- d, d / Außendurchmesser (mm): 108 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 31 cm
- l / Länge Teilmaß (cm): 15,5 cm
- Z / Z-Maß (cm): 8 cm
Technische Daten
| Breite (mm) | 310 |
| Einsatzbereiche | Heizung, Kühlwasser, Druckluft, Solarthermie, Inerte Gase |
| Formstücktyp | T-Stück |
| Winkel (°) | 90 |
| Höhe (mm) | 133 |
| Gewicht (kg) | 1,96 |
| Produktkennung | Formstück |
| Tiefe (mm) | 148 |
| Zetawert TA (-) | 0,2 |
| Zetawert TD (-) | 0,1 |
| Zetawert TG (-) | 8,8 |
| Zetawert TVA (-) | -0,7 |
| Zetawert TVD (-) | 0,1 |
| Zetawert TVG (-) | 8,8 |
Anschlüsse
| Eingang | Mapress DN100 |
| Eingang | Mapress DN100 |
| Ausgang | Mapress DN20 |
