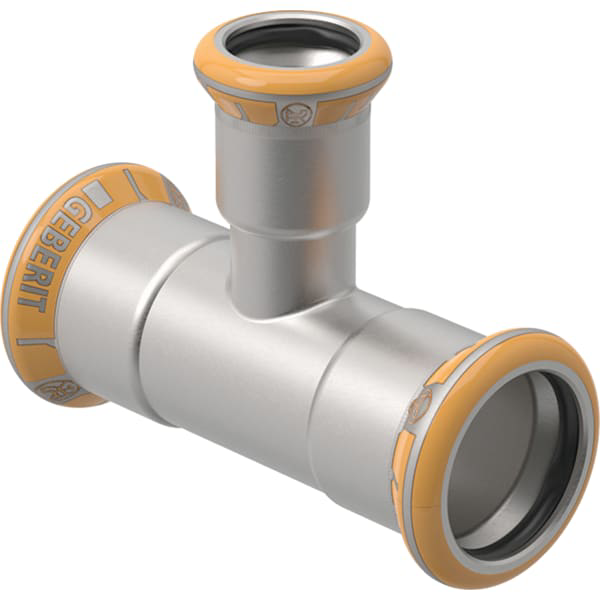

GE Mapress Therm T-Stück reduziert
d42-15-42
Kaufmännische Daten
| Artikelnummer | 41216 |
| Preis (UVP) | 55,20 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Therm |
Ausschreibungstext
Geberit Mapress Therm T-Stück reduziert
Eigenschaften
- Nicht zulässig für
Trinkwasserinstallationen
- Unverpresst undicht
- Pressindikator
- Dichtring aus CIIR schwarz
Technische Eigenschaften
- Werkstoff: Edelstahl
- Form: T-Stück
- DN / Nennweite: 40 / 12
- d, d / Außendurchmesser (mm): 42 mm
- d1, d / Außendurchmesser (mm): 15 mm
- d2, d / Außendurchmesser (mm): 42 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 11,4 cm
- L1 / Länge (cm): 5,3 cm
- l / Länge Teilmaß (cm): 5,7 cm
- l2 / Länge Teilmaß (cm): 5,7 cm
- Z / Z-Maß (cm): 2,7 cm
- Z1 / Z-Maß (cm): 3,3 cm
- Z2 / Z-Maß (cm): 2,7 cm
Technische Daten
| Breite (mm) | 114 |
| Einsatzbereiche | Heizung, Kühlwasser, Druckluft, Solarthermie, Inerte Gase |
| Formstücktyp | T-Stück |
| Winkel (°) | 90 |
| Höhe (mm) | 53 |
| Gewicht (kg) | 0,23 |
| Produktkennung | Formstück |
| Tiefe (mm) | 75 |
| Zetawert TA (-) | 0,2 |
| Zetawert TD (-) | 0,2 |
| Zetawert TG (-) | 8,8 |
| Zetawert TVA (-) | -0,1 |
| Zetawert TVD (-) | 0,3 |
| Zetawert TVG (-) | 8,8 |
Anschlüsse
| Eingang | Mapress DN40 |
| Eingang | Mapress DN40 |
| Ausgang | Mapress DN12 |
