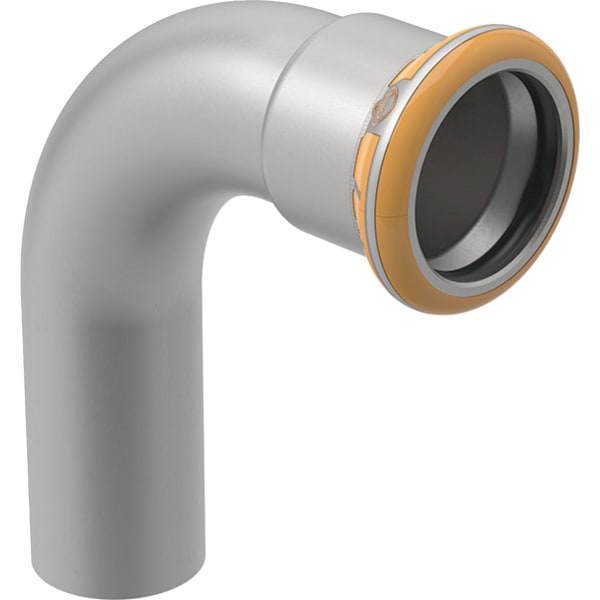

GE Mapress Therm Bogen 90Gr d18
mit Einschubende
Kaufmännische Daten
| Artikelnummer | 40303 |
| Preis (UVP) | 8,70 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Therm |
Ausschreibungstext
Geberit Mapress Therm Bogen mit
Einschubende
Eigenschaften
- Nicht zulässig für
Trinkwasserinstallationen
- Unverpresst undicht
- Pressindikator
- Dichtring aus CIIR schwarz
Technische Eigenschaften
- Werkstoff: Edelstahl
- Form: Bogen
- DN / Nennweite: 15
- d, d / Außendurchmesser (mm): 18 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 4,2 cm
- H / Höhe (cm): 5,2 cm
- Z / Z-Maß (cm): 2,2 cm
Technische Daten
| Breite (mm) | 69 |
| Einsatzbereiche | Heizung, Kühlwasser, Druckluft, Solarthermie, Inerte Gase |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 90 |
| Höhe (mm) | 27 |
| Gewicht (kg) | 0,06 |
| Produktkennung | Formstück |
| Tiefe (mm) | 67 |
| Zetawert (-) | 0,5 |
Anschlüsse
| Eingang | Mapress DN15 |
| Ausgang | Mapress DN15 |
