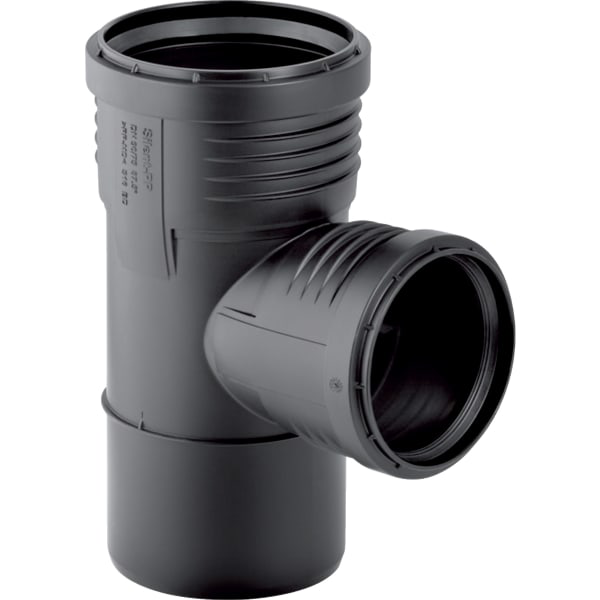

GE Silent-PP Abzweig 87,5Gr d110/75
Kaufmännische Daten
| Artikelnummer | 390.549.14.1 |
| Preis (UVP) | 32,60 / Stck |
| Hauptwarengruppe | Gebäudeentwässerungssysteme |
| Warengruppe | Silent-PP Formstücke |
Ausschreibungstext
Geberit Silent-PP Abzweig 87,5Gr
Verwendungszwecke
- Zum Ableiten von Abwasser innerhalb
von Gebäuden
- Für Druckleitungen von
Abwasserhebeanlagen nach EN 12050-2 und
EN 12050-3 ausschließlich die
Dimensionen DN 32-50 verwenden
Eigenschaften
- Schalloptimiert
Technische Eigenschaften
- Montagetemperatur (GrC)
- min. bis
max.: -10
- +40 GrC
- Werkstoff: PP-MD
- Wärmeausdehnung (mm/(m*K)): 0,08
mm/(m*K)
- Form: Abzweig
- DN / Nennweite: 100 / 70
- d, d / Außendurchmesser (mm): 110 mm
- d1, d / Außendurchmesser (mm): 75 mm
- arc / Winkel (Gr): 87,5 Gr
- H / Höhe (cm): 15,4 cm
- Z1 / Z-Maß (cm): 4 cm
- Z2 / Z-Maß (cm): 6,1 cm
- Z3 / Z-Maß (cm): 4,5 cm
Technische Daten
| Breite (mm) | 222 |
| Einsatzbereiche | Häusliches Abwasser |
| Formstücktyp | Abzweig |
| Höhe (mm) | 115 |
| Gewicht (kg) | 0,43 |
| Produktkennung | Formstück |
| Tiefe (mm) | 182 |
| Zetawert TVA (-) | 2,0 |
| Zetawert TVD (-) | 4,0 |
Anschlüsse
| Eingang | SILENTPP-MUFF-DN 100 |
| Ausgang | SILENTPP-NIPP-DN 100 |
| Eingang | SILENTPP-MUFF-DN 70 |
Dokumente
3D-Daten
2D-Frontale
2D-Draufsicht
2D-Seitenansicht
Datenblatt
Links
Herstellerwebseite
Zubehör
| Bild | Beschreibung |  | ||
|---|---|---|---|---|
 | GE Haltekralle d75 | 1 | ||
 | GE Haltekralle d110 | 1 | ||
