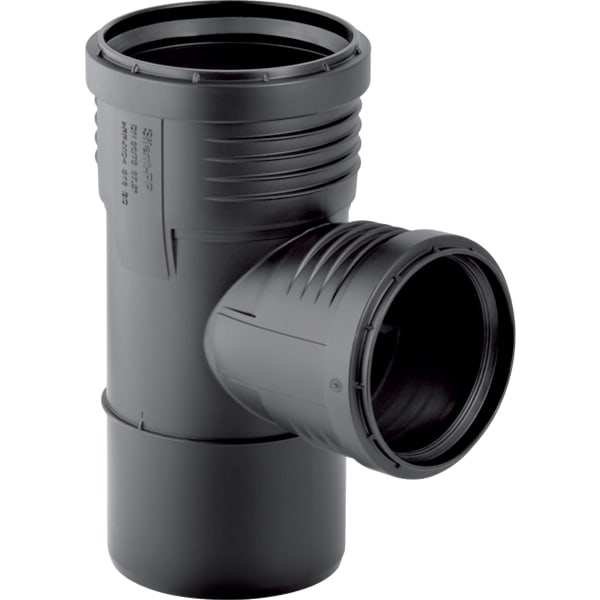

GE Silent-PP Abzweig 87,5Gr d75/40
Kaufmännische Daten
| Artikelnummer | 390.347.14.1 |
| Preis (UVP) | 20,10 / Stck |
| Hauptwarengruppe | Gebäudeentwässerungssysteme |
| Warengruppe | Silent-PP Formstücke |
Ausschreibungstext
Geberit Silent-PP Abzweig 87,5Gr
Verwendungszwecke
- Zum Ableiten von Abwasser innerhalb
von Gebäuden
- Für Druckleitungen von
Abwasserhebeanlagen nach EN 12050-2 und
EN 12050-3 ausschließlich die
Dimensionen DN 32-50 verwenden
Eigenschaften
- Schalloptimiert
Technische Eigenschaften
- Montagetemperatur (GrC)
- min. bis
max.: -10
- +40 GrC
- Werkstoff: PP-MD
- Wärmeausdehnung (mm/(m*K)): 0,08
mm/(m*K)
- DN / Nennweite: 70 / 40
- d, d / Außendurchmesser (mm): 75 mm
- arc / Winkel (Gr): 87,5 Gr
- H / Höhe (cm): 10,4 cm
Technische Daten
| Breite (mm) | 165 |
| Einsatzbereiche | Häusliches Abwasser |
| Formstücktyp | Abzweig |
| Höhe (mm) | 90 |
| Gewicht (kg) | 0,17 |
| Produktkennung | Formstück |
| Tiefe (mm) | 134 |
| Zetawert TVA (-) | 1,6 |
| Zetawert TVD (-) | 4,0 |
Anschlüsse
| Eingang | SILENTPP-MUFF-DN 70 |
| Ausgang | SILENTPP-NIPP-DN 70 |
| Eingang | SILENTPP-MUFF-DN 40 |
Dokumente
2D-Draufsicht
2D-Frontale
2D-Seitenansicht
3D-Daten
Unspezifiziert
Datenblatt
Links
Herstellerwebseite
Zubehör
| Bild | Beschreibung |  | ||
|---|---|---|---|---|
 | GE Haltekralle d40 | 1 | ||
 | GE Haltekralle d75 | 1 | ||
