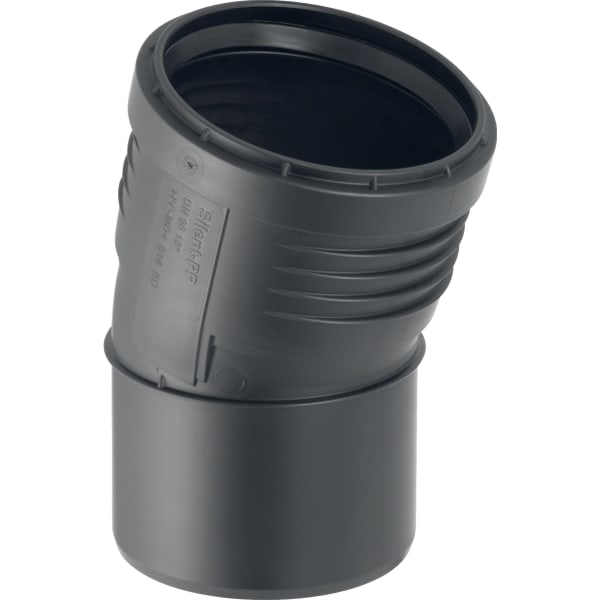

GE Silent-PP Bogen 15Gr d50
Kaufmännische Daten
| Artikelnummer | 390.220.14.1 |
| Preis (UVP) | 7,50 / Stck |
| Hauptwarengruppe | Gebäudeentwässerungssysteme |
| Warengruppe | Silent-PP Formstücke |
Ausschreibungstext
Geberit Silent-PP Bogen
Verwendungszwecke
- Zum Ableiten von Abwasser innerhalb
von Gebäuden
- Für Zentralstaubsaugeranlagen in
Einfamilienhäusern ausschließlich Bögen
45Gr mit Dimensionen DN 40-50 verwenden
- Für Druckleitungen von
Abwasserhebeanlagen nach EN 12050-2 und
EN 12050-3 ausschließlich die
Dimensionen DN 32-50 verwenden
Eigenschaften
- Schalloptimiert
Technische Eigenschaften
- Montagetemperatur (GrC)
- min. bis
max.: -10
- +40 GrC
- Werkstoff: PP-MD
- Wärmeausdehnung (mm/(m*K)): 0,08
mm/(m*K)
- Form: Bogen
- DN / Nennweite: 50
- d, d / Außendurchmesser (mm): 50 mm
- arc / Winkel (Gr): 15 Gr
- X / Schenkellänge / L-Maß (cm): 5,8 cm
- Z / Z-Maß (cm): 0,7 cm
- Z1 / Z-Maß (cm): 1,1 cm
Technische Daten
| Breite (mm) | 128 |
| Einsatzbereiche | Häusliches Abwasser |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 15 |
| Höhe (mm) | 64 |
| Gewicht (kg) | 0,06 |
| Produktkennung | Formstück |
| Tiefe (mm) | 64 |
| Zetawert (-) | 0,4 |
Anschlüsse
| Eingang | SILENTPP-MUFF-DN 50 |
| Ausgang | SILENTPP-NIPP-DN 50 |
Dokumente
3D-Daten
2D-Frontale
2D-Draufsicht
2D-Seitenansicht
Datenblatt
Links
Herstellerwebseite
Zubehör
| Bild | Beschreibung |  | ||
|---|---|---|---|---|
 | GE Haltekralle d50 | 1 | ||
