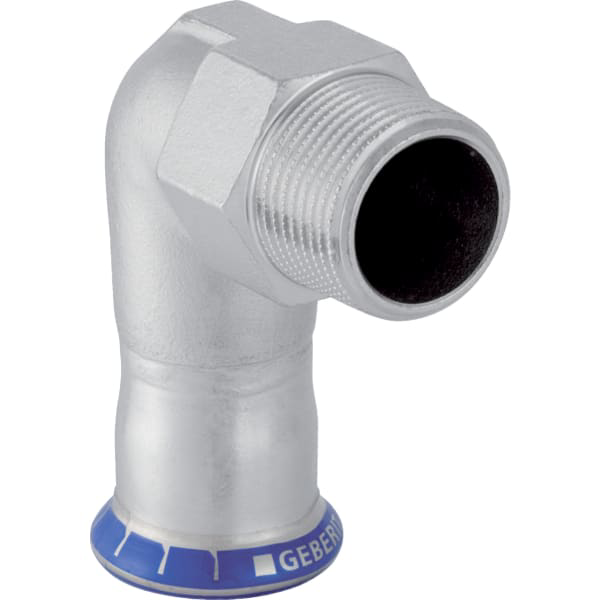

GE Mapress Edelstahl Übergangswinkel
90Gr mit AG d35-R1 1/4
Kaufmännische Daten
| Artikelnummer | 33837 |
| Preis (UVP) | 76,00 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Edelstahl |
Ausschreibungstext
Geberit Mapress Edelstahl
Übergangswinkel 90Gr mit Außengewinde
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
- Pressmuffe mit transparentem
Schutzstopfen
Technische Eigenschaften
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN
10088)
- Form: Winkel
- DN / Nennweite: 32
- d, d / Außendurchmesser (mm): 35 mm
- R / kegeliges Außengewinde ("): 1 1/4
"
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 7,5 cm
- H / Höhe (cm): 6,3 cm
- Z / Z-Maß (cm): 4,9 cm
Technische Daten
| Breite (mm) | 125 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | Winkeleck |
| Winkel (°) | 90 |
| Höhe (mm) | 58 |
| Gewicht (kg) | 0,48 |
| Produktkennung | Formstück |
| Tiefe (mm) | 93 |
| Zetawert (-) | 1,0 |
Anschlüsse
| Eingang | Mapress DN32 |
| Ausgang | R 1 1/4 |
Data sheet
3D data
2D frontals
2D top view
2D side view
Herstellerwebseite
