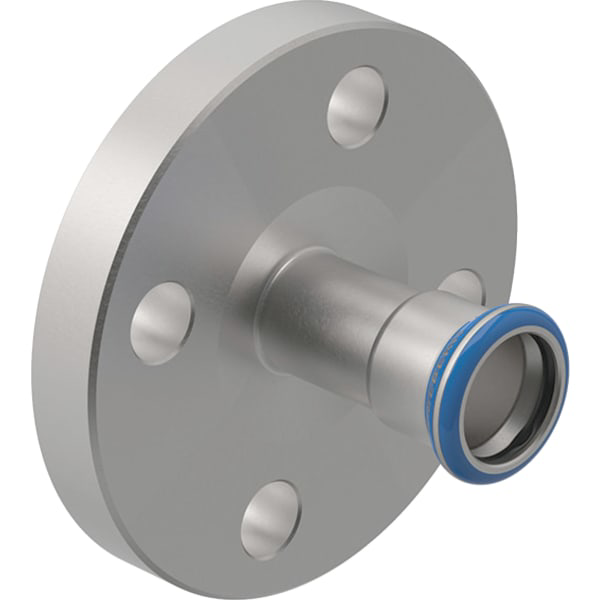

GE Mapress Edelstahl Flansch PN 10/16
mit Pressmuffe d28

Geberit Mapress Edelstahl Flansch PN

10/16, mit Pressmuffe

Verwendungszwecke

- Für Haustechnik, Industrie und

Schiffbau

Eigenschaften

- Unverpresst undicht

- Dichtring aus CIIR schwarz

- Pressindikator

- Pressmuffe mit transparentem

Schutzstopfen

- Form B1 (erhöhte Dichtleiste mit

Standarddichtfläche), EN 1092-1

Technische Eigenschaften

- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN

10088)

- DN / Nennweite: 25

- d, d / Außendurchmesser (mm): 28 mm

- di, d / Innendurchmesser (mm): 25 mm

- D / Außendurchmesser (cm): 11,5 cm

- k / Flansch-Lochkreisdurchmesser (mm):

85 mm

- m / Schraubenlochdurchmesser (mm): 14

mm

- L / Länge (cm): 6,9 cm

- l / Länge Teilmaß (cm): 1,8 cm

- Z / Z-Maß (cm): 4,6 cm

- n / Anzahl Schrauben Flanschverbindung

(St.): 4 St.
