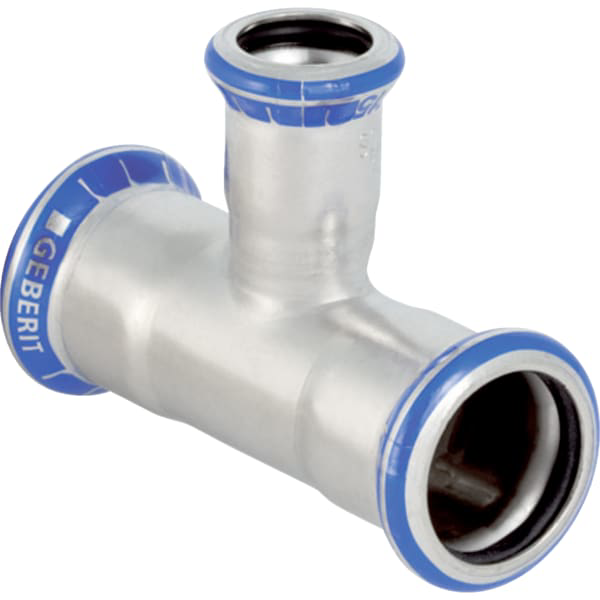

GE Mapress Edelstahl T-Stück reduziert
d76,1-35-76,1
Kaufmännische Daten
| Artikelnummer | 31231 |
| Preis (UVP) | 348,80 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Edelstahl |
Ausschreibungstext
Geberit Mapress Edelstahl T-Stück
reduziert
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
- Pressmuffe mit transparentem
Schutzstopfen
Technische Eigenschaften
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN
10088)
- DN / Nennweite: 65 / 32 / 65
- d, d / Außendurchmesser (mm): 76,1 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 23 cm
- l / Länge Teilmaß (cm): 11,5 cm
- Z / Z-Maß (cm): 6,2 cm
Technische Daten
| Breite (mm) | 240 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | T-Stück |
| Höhe (mm) | 95 |
| Gewicht (kg) | 1,06 |
| Produktkennung | Formstück |
| Tiefe (mm) | 130 |
| Zetawert TA (-) | 0,1 |
| Zetawert TD (-) | 0,1 |
| Zetawert TG (-) | 0,6 |
| Zetawert TVA (-) | -0,7 |
| Zetawert TVD (-) | 0,4 |
| Zetawert TVG (-) | 1,3 |
Anschlüsse
| Eingang | Mapress DN65 |
| Ausgang | Mapress DN65 |
| Eingang | Mapress DN32 |
2D-Draufsicht
2D-Frontale
2D-Seitenansicht
