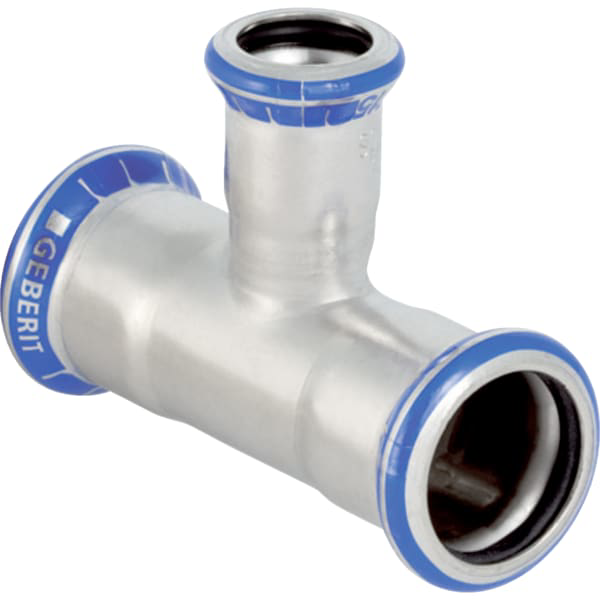

GE Mapress Edelstahl T-Stück reduziert
d54-22-54
Kaufmännische Daten
| Artikelnummer | 31223 |
| Preis (UVP) | 80,90 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Edelstahl |
Ausschreibungstext
Geberit Mapress Edelstahl T-Stück
reduziert
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
- Pressmuffe mit transparentem
Schutzstopfen
Technische Eigenschaften
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN
10088)
- DN / Nennweite: 50 / 20 / 50
- d, d / Außendurchmesser (mm): 54 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 13,8 cm
- l / Länge Teilmaß (cm): 6,9 cm
- Z / Z-Maß (cm): 3,4 cm
Technische Daten
| Breite (mm) | 144 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | T-Stück |
| Höhe (mm) | 69 |
| Gewicht (kg) | 0,36 |
| Produktkennung | Formstück |
| Tiefe (mm) | 95 |
| Zetawert TA (-) | 0,1 |
| Zetawert TD (-) | 0,1 |
| Zetawert TG (-) | 0,1 |
| Zetawert TVA (-) | -0,3 |
| Zetawert TVD (-) | 0,3 |
| Zetawert TVG (-) | 2,0 |
Anschlüsse
| Eingang | Mapress DN50 |
| Ausgang | Mapress DN50 |
| Eingang | Mapress DN20 |
2D-Draufsicht
2D-Frontale
2D-Seitenansicht
3D-Daten
Datenblatt
Unspezifiziert
Herstellerwebseite
