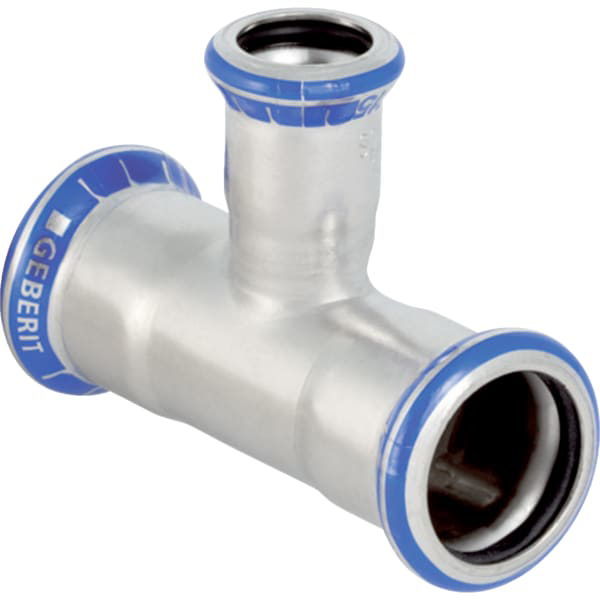

GE Mapress Edelstahl T-Stück reduziert
d35-22-35
Kaufmännische Daten
| Artikelnummer | 31214 |
| Preis (UVP) | 46,40 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Edelstahl |
Ausschreibungstext
Geberit Mapress Edelstahl T-Stück
reduziert
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
- Pressmuffe mit transparentem
Schutzstopfen
Technische Eigenschaften
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN
10088)
- Form: T-Stück
- DN / Nennweite: 32 / 20
- d, d / Außendurchmesser (mm): 35 mm
- d1, d / Außendurchmesser (mm): 22 mm
- d2, d / Außendurchmesser (mm): 35 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 10 cm
- L1 / Länge (cm): 5 cm
- l / Länge Teilmaß (cm): 5 cm
- l2 / Länge Teilmaß (cm): 5 cm
- Z / Z-Maß (cm): 2,4 cm
- Z1 / Z-Maß (cm): 2,9 cm
- Z2 / Z-Maß (cm): 2,4 cm
Technische Daten
| Breite (mm) | 105 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | T-Stück |
| Höhe (mm) | 47 |
| Gewicht (kg) | 0,17 |
| Produktkennung | Formstück |
| Tiefe (mm) | 76 |
| Zetawert TA (-) | 0,3 |
| Zetawert TD (-) | 0,2 |
| Zetawert TG (-) | 0,1 |
| Zetawert TVA (-) | 0,3 |
| Zetawert TVD (-) | 0,7 |
| Zetawert TVG (-) | 2,0 |
Anschlüsse
| Eingang | Mapress DN32 |
| Ausgang | Mapress DN32 |
| Eingang | Mapress DN20 |
