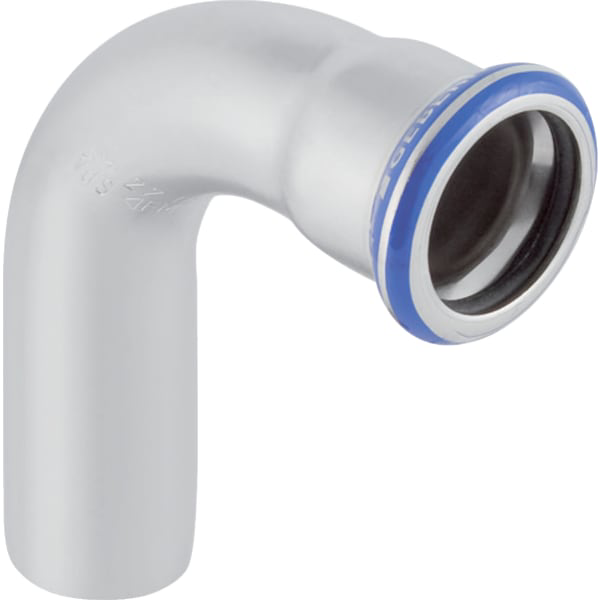

GE Mapress Edelstahl Bogen 90Gr d15
mit Einschubende
Kaufmännische Daten
| Artikelnummer | 30302 |
| Preis (UVP) | 15,60 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Edelstahl |
Ausschreibungstext
Geberit Mapress Edelstahl Bogen mit
Einschubende
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
- Pressmuffe mit transparentem
Schutzstopfen
Technische Eigenschaften
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN
10088)
- Form: Bogen
- DN / Nennweite: 12
- d, d / Außendurchmesser (mm): 15 mm
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 3,8 cm
- H / Höhe (cm): 4,8 cm
- Z / Z-Maß (cm): 1,8 cm
Technische Daten
| Breite (mm) | 65 |
| Einsatzbereiche | Heizung, Trinkwasser |
| Formstücktyp | Bogen/Knie |
| Winkel (°) | 90 |
| Höhe (mm) | 25 |
| Gewicht (kg) | 0,06 |
| Produktkennung | Formstück |
| Tiefe (mm) | 60 |
| Zetawert (-) | 0,5 |
Anschlüsse
| Eingang | Mapress DN12 |
| Ausgang | Mapress DN12 |
