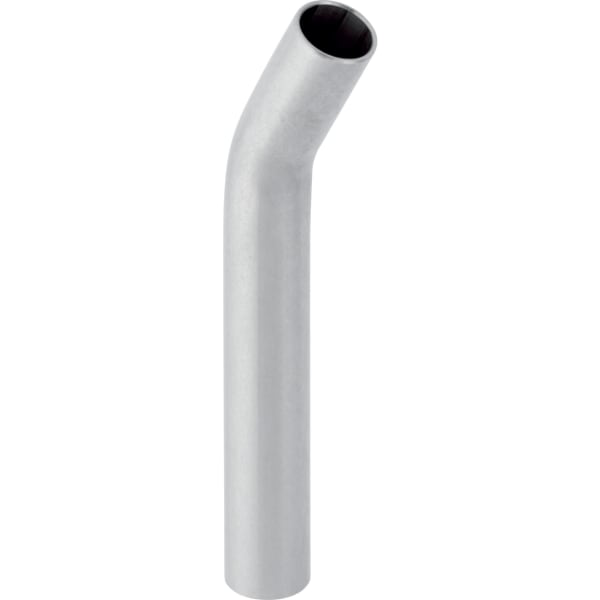

GE Mapress Edelstahl Passbogen 30Gr
d88,9
Kaufmännische Daten
| Artikelnummer | 30030 |
| Preis (UVP) | 281,40 / Stck |
| Hauptwarengruppe | Versorgungssysteme |
| Warengruppe | Mapress Fittings Edelstahl |
Ausschreibungstext
Geberit Mapress Edelstahl Passbogen
Technische Eigenschaften
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN
10088)
- Form: Bogen
- DN / Nennweite: 80
- d, d / Außendurchmesser (mm): 88,9 mm
- arc / Winkel (Gr): 30 Gr
- H / Höhe (cm): 11,1 cm
- H1 / Höhe (cm): 23,6 cm
- K / Kürzung (cm)
- max.: 0 cm
- K1 / Kürzung (cm)
- max.: 12,5 cm
Technische Daten
| Breite (mm) | 375 |
| Höhe (mm) | 115 |
| Gewicht (kg) | 1,60 |
| Tiefe (mm) | 125 |


3D-Daten
2D-Frontale
2D-Draufsicht
2D-Seitenansicht
