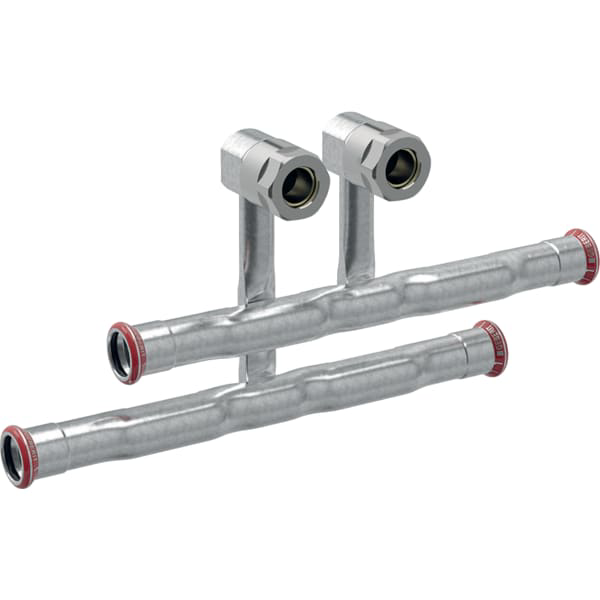

GE Mapress C-Stahl Set Anschluss-T-Stück
f. Vorl./Rückl. Anschlussverschr. d18-15

Geberit Mapress C-Stahl Set

Anschluss-T-Stücke für Vor- und

Rücklauf, mit Anschlussverschraubung für

Eurokonus

Verwendungszwecke

- Für Heizung und Kühlung

Eigenschaften

- Unverpresst undicht

- Dichtring aus CIIR schwarz

- Pressindikator

- Pressmuffe mit transparentem

Schutzstopfen

- Vor- und Rücklauf wechselbar

Technische Eigenschaften

- Werkstoff: Stahl unlegiert 1.0034 E195

(DIN EN 10305)

- Form: Abzweig

- DN / Nennweite: 15 / 12

- d, d / Außendurchmesser (mm): 18 mm

- d1, d / Außendurchmesser (mm): 15 mm

- arc / Winkel (Gr): 90 Gr

- AD / Anschlussdistanz (cm): 5 cm

- L / Länge (cm): 2,9 cm

- L1 / Länge (cm): 12,7 cm

- l1 / Länge Teilmaß (cm): 6,8 cm

- Z / Z-Maß (cm): 10 cm

- Z1 / Z-Maß (cm): 1,7 cm

Zusätzlicher Lieferumfang

- Anschluss-T-Stück mit Anschluss kurz

- Anschluss-T-Stück mit Anschluss lang

- 2 Anschlussverschraubungen für

Eurokonus G 3/4
