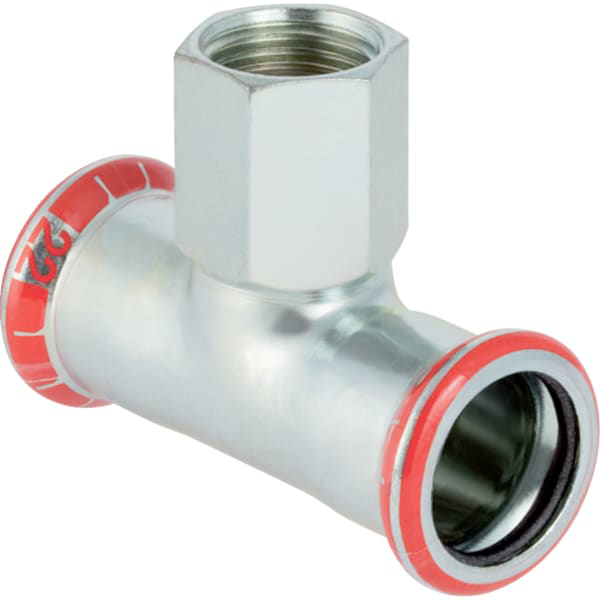

GE Mapress C-Stahl T-Stück mit IG
d18-Rp1/2-18 verzinkt

Geberit Mapress C-Stahl T-Stück mit

Innengewinde

Verwendungszwecke

- Für Haustechnik, Industrie und

Schiffbau

Eigenschaften

- Unverpresst undicht

- Dichtring aus CIIR schwarz

- Pressindikator

- Pressmuffe mit transparentem

Schutzstopfen

- bis DN 50 einschließlich Ummanteln des

Fittings mit der Geberit Dichtbandage

schwarz aus IIR Butyl-Kautschuk

- ab DN 65 bis DN 100 einschließlich

Korrosionsschutz nach AGI Arbeitsblatt Q

151

- Die Verlegerichtlinien des Herstellers

sind zu beachten

Technische Eigenschaften

- Werkstoff: Stahl unlegiert 1.0034 E195

(DIN EN 10305)

- Form: T-Stück

- DN / Nennweite: 15

- d, d / Außendurchmesser (mm): 18 mm

- Rp / (Rohr-)Innengewinde zylindrisch

("): 1/2 "

- d1, d / Außendurchmesser (mm): 18 mm

- arc / Winkel (Gr): 90 Gr

- L / Länge (cm): 6,8 cm

- L1 / Länge (cm): 3,9 cm

- l / Länge Teilmaß (cm): 3,4 cm

- l2 / Länge Teilmaß (cm): 3,4 cm

- Z / Z-Maß (cm): 1,4 cm

- Z1 / Z-Maß (cm): 2,6 cm

- Z2 / Z-Maß (cm): 1,4 cm
