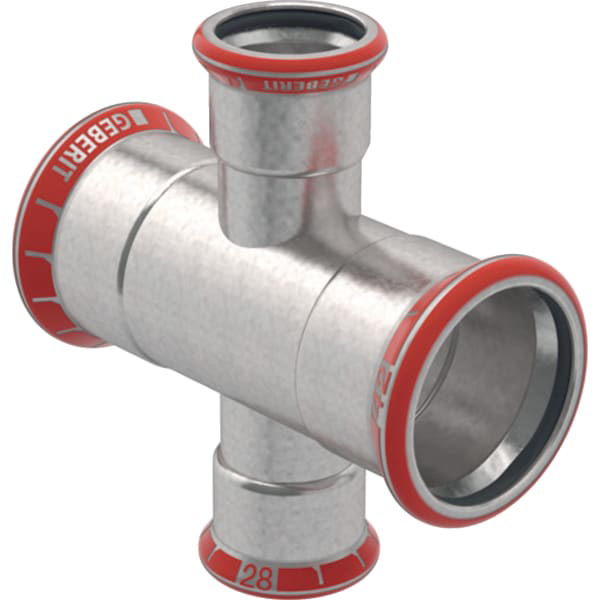

GE Mapress C-Stahl Kreuzstück reduziert
d76,1-35-76,1

Geberit Mapress C-Stahl Kreuzstück

reduziert

Verwendungszwecke

- Für Haustechnik, Industrie und

Schiffbau

Eigenschaften

- Unverpresst undicht

- Außen verzinkt

- Pressindikator

- Pressmuffe mit transparentem

Schutzstopfen

- bis DN 50 einschließlich Ummanteln des

Fittings mit der Geberit Dichtbandage

schwarz aus IIR Butyl-Kautschuk

- ab DN 65 bis DN 100 einschließlich

Korrosionsschutz nach AGI Arbeitsblatt Q

151

- Die Verlegerichtlinien des Herstellers

sind zu beachten

Technische Eigenschaften

- Werkstoff: Stahl unlegiert 1.0034 E195

(DIN EN 10305)

- Form: Kreuzstück 90Gr

- DN / Nennweite: 65 / 32

- d, d / Außendurchmesser (mm): 76,1 mm

- d1, d / Außendurchmesser (mm): 35 mm

- arc / Winkel (Gr): 90 Gr

- L / Länge (cm): 23 cm

- L1 / Länge (cm): 16,2 cm

- l / Länge Teilmaß (cm): 11,5 cm

- l1 / Länge Teilmaß (cm): 8,1 cm

- Z / Z-Maß (cm): 6,2 cm

- Z1 / Z-Maß (cm): 5,5 cm
