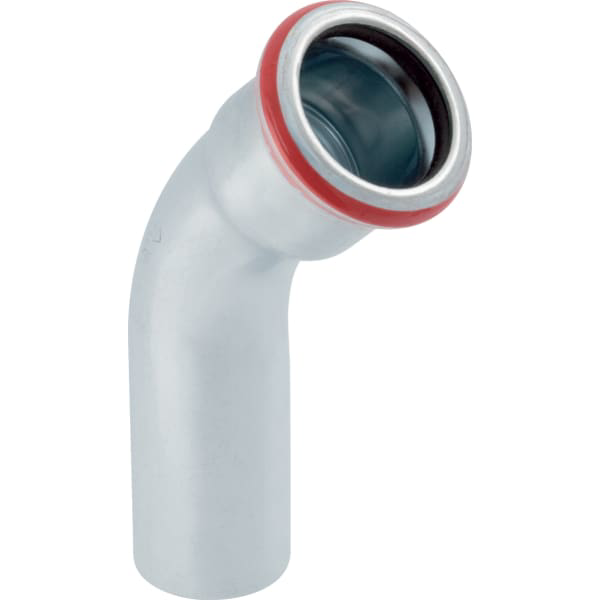

GE Mapress C-Stahl Bogen 45Gr
mit Einschubende d28 verzinkt

Geberit Mapress C-Stahl Bogen mit

Einschubende

Verwendungszwecke

- Für Haustechnik, Industrie und

Schiffbau

Eigenschaften

- Unverpresst undicht

- Dichtring aus CIIR schwarz

- Pressindikator

- Pressmuffe mit transparentem

Schutzstopfen

- bis DN 50 einschließlich Ummanteln des

Fittings mit der Geberit Dichtbandage

schwarz aus IIR Butyl-Kautschuk

- ab DN 65 bis DN 100 einschließlich

Korrosionsschutz nach AGI Arbeitsblatt Q

151

- Die Verlegerichtlinien des Herstellers

sind zu beachten

Technische Eigenschaften

- Werkstoff: Stahl unlegiert 1.0034 E195

(DIN EN 10305)

- Form: Bogen

- DN / Nennweite: 25

- d, d / Außendurchmesser (mm): 28 mm

- arc / Winkel (Gr): 45 Gr

- L / Länge (cm): 4,8 cm

- H / Höhe (cm): 5,6 cm

- Z / Z-Maß (cm): 2,5 cm
