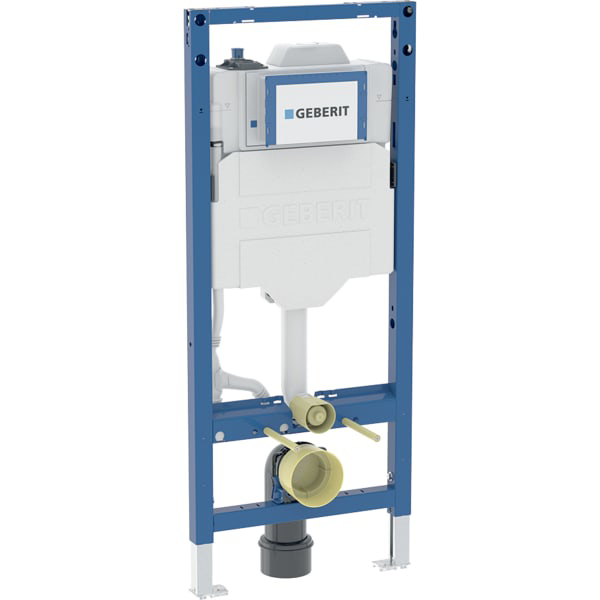

GE Duofix EL für WWC, 120cm, mit Sigma
UP-SPK 12cm, mit HS50 Hygienesp./1 WA

Geberit Duofix Element für Wand-WC, 120

cm, mit Sigma UP-Spülkasten 12 cm, mit

HS50 Hygienespülung

Verwendungszwecke

- Zum Einbau in teil- oder raumhohe

Geberit Duofix Systemwände

- Zum Einbau in raumhohe

Installationswände

- Zum Einbau in teil- oder raumhohe

Vorwandinstallationen

- Für 1-Mengen-, 2-Mengen- oder

Spül-Stopp-Spülung

- Zum Verhindern von Stagnation in

Trinkwasserleitungen

- Für Fußbodenaufbauten 0-20 cm

Eigenschaften

- Fußplattentiefe passend zum Einbau in

U-Profile UW 50 und UW 75 und Geberit

Duofix Systemschienen

- UP-Spülkästen mit Betätigung von vorne

- Befestigungsmöglichkeit für

Elektroanschluss

- Spülprogramme wählbar (Zeit oder

Intervall)

- Mit Geberit Control App kompatibel

- Funktionsstatistiken via Geberit

Control App abrufbar

- Schnittstelle Digital I/O (zentrale

Spülauslösung, potentialfreie

Störungsanzeige, Ansteuerung externes

Magnetventil)

- Anschluss an Geberit Bus direkt oder

über Konverter

- Drahtgebunden vernetzbar mit Geberit

Gateway via Geberit Bus

- Mit Überlaufschutzsensor

- Stromversorgung durch externes

Netzteil oder durch Buskonverter mit

integriertem Netzteil

- Externer Temperatursensor anschließbar

- Interner Volumenstromsensor

anschließbar

- Statisch selbsttragender Rahmen, mit

Pulverbeschichtung korrosionsgeschützt

- Serviceöffnung mit integriertem

Feuchtigkeitsschutz

- Intervallspülung Einstellbereich 1-7

Tage

- Intervallspülzeit Einstellbereich 10

sec.

- 10 min.

Technische Eigenschaften

- Schutzart: IP45

- Betriebsspannung (V DC): 12 V DC

- Leistungsaufnahme Stand-by (W): 1 W

- Fließdruck (kPa)

- min. bis max.:

10-1000 kPa

- Kaltwassertemperatur (GrC)

- max.: 25

GrC

- Warmwassertemperatur (GrC)

- max.: 70

GrC

- Spülmenge Werkseinstellung für

Spülkasten (l): 6 / 3 l

- Große Spülmenge Einstellbereich für

Spülkasten (l): 4 / 4,5 / 6 / 7,5 l

- Kleine Spülmenge Einstellbereich für

Spülkasten (l)

- min. bis max.: 2-4 l

- Durchfluss bei 300 kPa / 3 bar (l/s):

0,16 l/s

- Mindestfließdruck für

Berechnungsdurchfluss (kPa): 10 kPa

- Berechnungsdurchfluss (l/s): 0,09 l/s

- Spülleistung pro Magnetventil (l/min):

4 l/min

- Intervallspülung Werkseinstellung (h):

72 h

- Intervallspülmenge Werkseinstellung

(l): 3 l

- Spülvolumen pro Tag (l) und

Magnetventil

- max.: 40 l

- Spülintervall (h)

- min.: 24 h

- Höhenverstellbar: Ja

- B / Breite (cm): 50 cm

- H / Höhe (cm): 120 cm

- T / Tiefe (cm): 12 cm

- Anschluss: 1 Wasseranschluss

- Leistungsaufnahme (W): 7,2 W

Zusätzlicher Lieferumfang

- Bauschutz für Serviceöffnung

- Anschlussset für WC, d 90 mm

- Anschlussbogen 90Gr aus PE-HD, d 90 mm

- 2 Schutzstopfen

- 2 Gewindestangen M12

- Übergangsmuffe aus PE-HD, d 90 / 110

mm

- Magnetventileinheit mit
