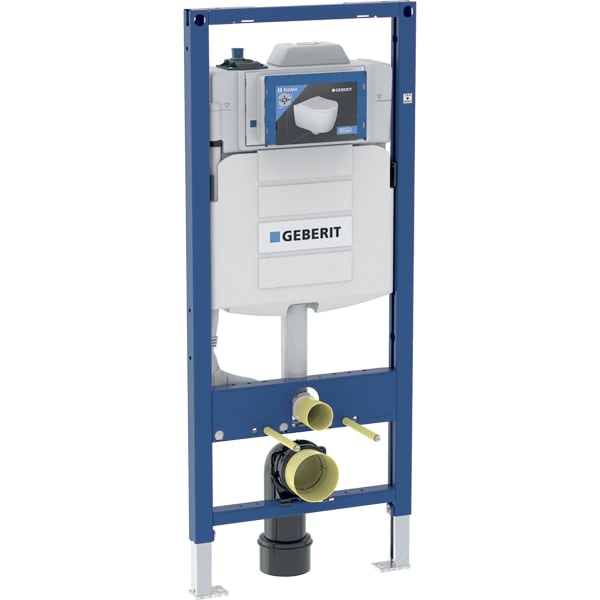

GE Duofix Elem. für WWC, 120cm mit Sigma
UP-SPK 12cm für Hygienesp./1 Wasserans

Geberit Duofix Element für Wand-WC, 120

cm, mit Sigma UP-Spülkasten 12 cm, für

Hygienespülung mit einem Wasseranschluss

Verwendungszwecke

- Zum Verhindern von Stagnation in

Trinkwasserleitungen

- Zum Einbau in teil- oder raumhohe

Vorwandinstallationen

- Zum Einbau in raumhohe

Installationswände

- Zum Einbau in teil- oder raumhohe

Geberit Duofix Systemwände

- Für 1-Mengen-, 2-Mengen- oder

Spül-Stopp-Spülung

- Für Fußbodenaufbauten 0-20 cm

Eigenschaften

- Fußstützen mit Rutschhemmung

- Fußplattentiefe passend zum Einbau in

U-Profile UW 50 und UW 75 und Geberit

Duofix Systemschienen

- Anschlussbogen in verschiedenen

Tiefenpositionen werkzeuglos montierbar,

Verstellbereich 45 mm

- UP-Spülkästen mit Betätigung von vorne

- UP-Spülkasten kondenswassergedämmt

- Bei Werkseinstellung sofortiges

Nachspülen möglich

- Bauschutz für Serviceöffnung schützt

vor Feuchtigkeit und Schmutz

- Mit Leerrohr für Wasserzuleitung für

Geberit AquaClean Dusch-WCs und für

Anschlusskabel

- Protokolle mit Geberit SetApp

auslesbar

- Schnittstelle Digital I/O (zentrale

Spülauslösung, potentialfreie

Störungsanzeige, Ansteuerung externes

Magnetventil)

- Schnittstelle RS485 zur Einbindung in

Gebäudeleittechnik

- Externer Temperatursensor anschließbar

- Rückstausensor eingebaut

- Serviceöffnung mit integriertem

Feuchtigkeitsschutz

- Intervallspülung Einstellbereich 1- 7

Tage

- Intervallspülzeit Einstellbereich 10

sec.

- 10 min.

Technische Eigenschaften

- Schutzart: IP45

- Nennspannung (V AC): 230 V AC

- Betriebsspannung (V DC): 12 V DC

- Netzfrequenz (Hz): 50 Hz

- Leistungsaufnahme Stand-by (W): 1 W

- Fließdruck (kPa)

- min. bis max.:

10-1000 kPa

- Kaltwassertemperatur (GrC)

- max.: 25

GrC

- Spülmenge Werkseinstellung für

Spülkasten (l): 6 / 3 l

- Große Spülmenge Einstellbereich für

Spülkasten (l): 4 / 4,5 / 6 / 7,5 l

- Kleine Spülmenge Einstellbereich für

Spülkasten (l)

- min. bis max.: 2-4 l

- Durchfluss bei 3 bar (l/s): 0,16 l/s

- Mindestfließdruck für

Berechnungsdurchfluss (kPa): 10 kPa

- Berechnungsdurchfluss (l/s): 0,09 l/s

- Spülleistung pro Magnetventil (l/min):

4 l/min

- Intervallspülung Werkseinstellung (h):

72 h

- Intervallspülzeit Werkseinstellung

(s): 180 s

- Spülvolumen pro Tag (l) und

Magnetventil

- max.: 40 l

- Spülintervall (h)

- min.: 24 h

- WC höhenverstellbar: Nein

- Breitenverstellbar: Nein

- Tiefenverstellbar: Nein

- B / Breite (cm): 50 cm

- H / Höhe (cm): 120 cm

- T / Tiefe (cm): 12 cm

- Leistungsaufnahme (W): 7,2 W

Zusätzlicher Lieferumfang

- Bauschutz für Serviceöffnung

- Anschlussset für WC, d 90 mm

- Anschlussbogen 90Gr aus PE-HD, d 90 mm

- 2 Schutzstopfen

- 2 Gewindestangen M12

- Übergangsmuffe aus PE-HD, d 90 / 110

mm

- Magnetventileinheit mit

Sicherungsstift und Durchflussbegrenzer

- Netzteil 230 V / 12 V / 50 Hz mit

Ausgangskabel Länge 5 m

- Steuereinheit

- Befestigungsmaterial
