Danfoss DSE1 Midi, FKS Nbg, Anschluss re
20 kW, wandhängend, TV max 140C
Kaufmännische Daten
| Artikelnummer | 165L0059 |
| Hauptwarengruppe | Sicherheitsthermostate STW und TW/STW |
| Warengruppe | Danfoss Climate Solutions |
Ausschreibungstext

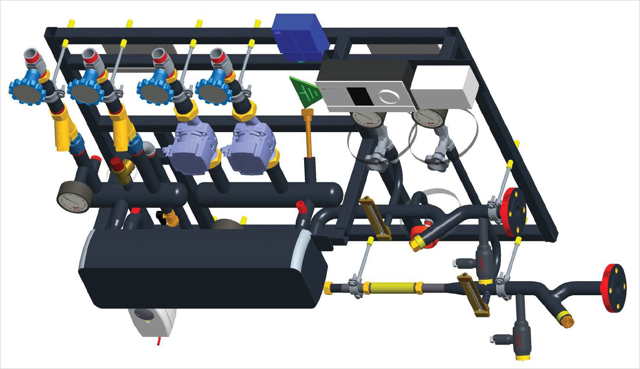

Danfoss Fernwärmestation Typ: DSE1 MIDI
IB025-025-S125-00-DE
Station nach TAB FW Nürnberg Datenblatt
2 geplant, gefertigt und zugelassen.
Fernwärmeanschluss von rechts:
Auslegungsspezifikation
Technische Daten
Primär:
Max. Auslegungstemperatur ( C ) 140.0
Max. Auslegungsdruck ( bar ) 13.0
Druckstufe PN ( bar ) 16
Druckverlust gesamt ( bar ) 0.09
Sekundär:
Max. Auslegungstemperatur ( C ) 100.0
Max. Auslegungsdruck ( bar ) 5.6
Druckstufe PN ( bar ) 6
Anwendungsfall Heizbetrieb
Leistung ( kW ) 20.0
Primär:
Durchfluss ( m3/h ) 0.27
Vorlauftemperatur ( C ) 115.0
Rücklauftemperatur ( C ) 50.0
Druckverlust ( bar ) 0.01
Sekundär:
Durchfluss ( m3/h ) 0.70
Vorlauftemperatur ( C ) 70.0
Rücklauftemperatur ( C ) 45.0
Druckverlust ( bar ) 0.07
Heizkreise:
WT1 HK1 Heizbetrieb
Leistung: 20.0 kW
Vorlauftemperatur: 70.0 C
Rücklauftemperatur: 48.0 C
Volumenstrom: 0.80 m3/h
Pumpen Restförderdruck: 0.3 bar
WT1 HK2 Speicherladung
Leistung: 20.0 kW
Vorlauftemperatur: 70.0 C
Rücklauftemperatur: 30.0 C
Volumenstrom: 0.44 m3/h
Pumpen Restförderdruck: 0.3 bar
Ausführung
Fernwärme-Kompaktstation für indirekte
Betriebsweise. Geschweißte Ausführung
nach EN 287 mit
Spezialanstrich. Komplett auf
Grundrahmen verrohrt und elektrisch
verdrahtet, zum Anschluss an
Fernwärmenetz und Hausanlage.
Geforderte Wasserqualität gemäß
AGFW-Arbeitsblatt FW 510/VdTÜV TCh 1466
bzw. nach VDI2035
(Vermeidung von Schäden an Warmwasser-
Heizungsanlagen nach DIN EN 12828).
Vor dem Fertigungsbeginn kann bei Bedarf
eine 3-D-Zeichnung mit dem AG abgestimmt
werden.
Merkmale:
Stabiler Rahmen aus geschlossenem
Vierkantprofil
über Gewinde höhenverstellbare Füße am
Rahmen
Rahmen und Rohre + Fittings
pulverbeschichtet
Die genannten Eigenschaften gelten als
vereinbart.
Stückliste
Wärmeübertrager
1 Dichtungsloser
Kompakt-Plattenwärmeaustauscher aus
Edelstahl, mit Kupferlot unter
Vakuum hartgelötet, einschließlich
Wärmedämmung (FCKW-frei).
Korrosionsbeständige
Ausführung. Berechnung und Werkstoffe
entsprechend den AD-Merkblättern.
CE-geprüft
Primärseite, DN25, PN16, Stahl,
bestehend aus:
1 Passstück für Differenzdruckregler,
Pipe insert DN15
1 elektr. Stellantrieb für Regelventil,
Danfoss, AMV 13, mit
Sicherheitsfunktion, 230V, Langsam
1 Fühler mit Tauchhülse, Thermokon, TF25
6x50mm, L=2m. Silikon PT1000, PN25,
Temp.
max 180C
1 Muffe für Temperaturfühler, Muffe
Fühler Wärmemengenzähler
2 Flanschanschluss, PN16, Temp. max
1 Röhrenanschluss (für dP-Controller),
200C, DN25, Heizung
1 Passstück, Schmutzfänger, Pipe insert
DN25
2 Entleerung, Danfoss, JIP-WE, PN40,
DN15, Temp. max 180C, 3/4 Zoll, Kappe,
Heizung
2 Tauchhülse, Tauchhülse für thermometer
2 Thermometer, Danfoss, TDL150, PN40,
Aluminium galvanisiert, 0-160C, L-50mm,
Klasse
Anschluss für Impulsleitung
2.0, DN15, Geschweißt
3 Manometer, Danfoss, M80, 0-16 bar,
Durchmesser 80, Klasse 1,0, 1/2 Zoll,
Außengewinde
Sekundärseite für WT1: Hauptkreis, DN25,
PN6, Stahl, bestehend aus:
1 Digitaler Fernheizungsregler zur
witterungsgeführten
Vorlauftemperaturregelung mit
Rücklauftemperaturbegrenzung, in die
1 Passstück, Energiezähler, Pipe insert
Front eingebaut, ECL310 mit Sockel, Key
A337 ,
Speicher- und Außentemperaturfühler
1 Fühler mit Tauchhülse, Thermokon, TF25
6x35mm, L=3m. PT1000, PN25, Temp. max
130C
1 Sicherheitsventil, WATTS Industries,
max. 3 bar, 1/2 ", Innengewinde, Heizung
1 Entleerung, Oventrop, Optiflex, PN16,
DN15, Temp. max 120C, Kappe, Heizung
DN25
1 Manometer, Danfoss, M80, 0-6 bar,
Durchmesser 80, Klasse 1,0, 1/2 Zoll,
Außengewinde
1 Spezial, Wärmedämmung DH- BOX
1 Sicherheitstemperaturwächter TR/STW,
Jumo, AT220
1 Tauchhülse, Tauchhülse für termostat
2-Sensor L=200
Heizkreis-Nr. 1, DN25, PN6, Stahl,
bestehend aus:
1 Regelventil, Danfoss, VM 2, kvs 1,
1 Pumpe, Grundfos, UPM3 25-50 AUTO L,
1x230V, 0.36, Außengewinde, 1 1/2 Zoll,
PN10,
Heizung
1 Absperrventil, WESA Typ 692 Rp1 rot,
mit Thermometer, 640U5138
2 Thermometer, add text
1 Absperrventil, WESA Typ 692 Rp1 blau,
mit Thermometer, 640U5139
1 Schmutzfänger, Danfoss, FVR-DZR (280),
PN25, DN15, Temp. max 150C, 3/4 Zoll,
kvs 10, PN16, DN25, Temp. max 130C, 1
Zoll,
Innengewinde
1 Rückschlagklappe, Danfoss, Socla 601,
kvs 11.9, PN10, DN25, Temp. max 100C, 1
Zoll,
Innengewinde
Heizkreis-Nr. 2, DN25, PN6, Stahl,
bestehend aus:
1 Pumpe, Grundfos, UPM3 25-50 AUTO L,
Außengewinde,
1x230V, 0.36, Außengewinde, 1 1/2 Zoll,
PN10,
Heizung
1 Absperrventil, WESA Typ 692 Rp1 rot,
mit Thermometer, 640U5138
2 Thermometer, add text
1 Absperrventil, WESA Typ 692 Rp1 blau,
mit Thermometer, 640U5139
1 Schmutzfänger, Danfoss, FVR-DZR (280),
kvs 10, PN16, DN25, Temp. max 130C, 1
Heizung
Zoll,
Innengewinde
1 Rückschlagklappe, Danfoss, Socla 601,
kvs 11.9, PN10, DN25, Temp. max 100C, 1
Zoll,
Innengewinde
Hersteller: Danfoss
Typ: DSE1 MIDI
