Danfoss DSP1 Small 25 KW LT I110
ohne sekundär Pumpe nach oben

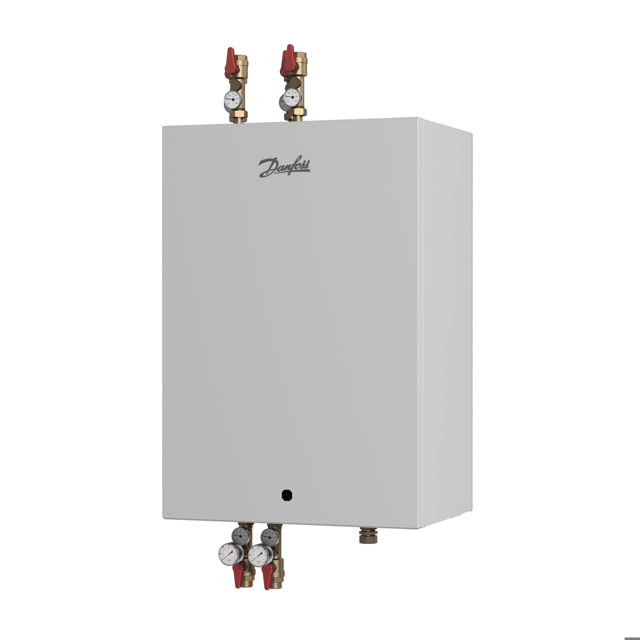

Danfoss Kompakt-Wärmeübergabestation

DSP1 Small 25 kW LT I110

Ausführung

Kompakt-Wärmeübergabestation zum

direkten Anschluss an Fern- und

Nahwärmenetze für indirekte

Betriebsweise. Primärseitig geschweißte

Ausführung nach EN 287 mit

Spezialanstrich, komplett auf Wandrahmen

verrohrt und elektrisch verdrahtet, zum

Anschluss an Fernwärmenetz und

Hausanlage. Die DSP1 Small wird

anschlussfertig in einem

Stahlblechgehäuse mit EPP Dämmung

geliefert.

Geforderte Wasserqualität gemäß

AGFW-Arbeitsblatt FW 510/VdTÜV TCh 1466

bzw. nach VDI2035 (Vermeidung von

Schäden an Warmwasser- Heizungsanlagen

nach DIN EN 12828).

Die witterungsgeführte Regelung wird

über den ECL310 gewährleistet, der je

nach Anforderung mit optionaler

Applikation bestückt wird (siehe unten).

Primärseite

2 Absperrarmaturen G 3/4" AG

2 Manometer

2 Thermometer

1 Schmutzfänger

1 Entlüftung

1 Entleerung

1 Volumenstromregler mit Stellventil und

elektrischem Stellantrieb als

Kombiventil

Fabrikat: Danfoss

Typ: AVQM/AMV10, DN15, kvs 2,5

1 Passstück für Wärmemengenzähler G3/4"

x110mm im Rücklauf,

Anschlussstück für Direktfühler M10x1

Wärmeübertrager

Dichtungsloser Plattenwärmetauscher aus

Edelstahl, mit Kupfer unter Vakuum zu

einer kompakten Einheit verlötet.

Neuartige Micro PlateTM

Wärmeübertragertechnologie mit

einzigartiger Plattenstruktur für

effektivere Wärmeübertragung, geringere

Druckverluste und längere Lebensdauer.

Starkwandige, flachdichtende

Gewindeanschlüsse. Korrosionsbeständige

Ausführung. Berechnung und Werkstoffe

entsprechend den AD-Merkblättern.

Gefertigt nach DIN ISO 9001, CE geprüft

gem. Druckgeräterichtlinie 97/23/EG

(PED).

Fabrikat: Danfoss

Typ: XB06H-1-36

Sekundärseite

1 Membran-Sicherheitsventil 3.0 bar,

Ausblasleitung bauseits

1 Anschluss für Membran-Ausdehnungsgefäß

2 Thermometer

2 Absperrarmaturen Rp 3/4"

1 Entleerung

1 Manometer

1 Schmutzfänger

Witterungsgeführte Regelung

Witterungsgeführte

Vorlauftemperaturregelung der

Raumheizung mit gleitender

Rücklauftemperaturbegrenzung für einen

unabhängigen Heizkreis, konstante

Temperaturregelung des TWW-Kreises mit

Speicherladesystem bzw.

Speicherwassererwärmer. Station intern

komplett verdrahtet, Elektroanschluss

1230V sowie Montage und elektrische

Verdrahtung des Außentemperaturfühlers

ist bauseitig zu erbringen.

1 Elektronischer Regler, Zentralgerät

zur witterungsgeführten

Vorlauftemperaturregelung mit

beleuchtetem grafischem Display, für

direkt oder indirekt angeschlossene Nah-

und Fernwärmeanlagen, Kessel- oder

Lüftungsanlagen. Softwarevorgabe über

intelligente Applikationsschlüssel.

Gleitende Rücklauftemperaturbegrenzung

für Raumheizung, Frostschutzfunktion,

min.- und max.

Vorlauftemperaturbegrenzung,

Sommerausschaltung, Nachtabsenkung,

einstellbarer Heizkennlinie und

Parallelverschiebung, Regelung der

6 Fühlereingänge Pt1000

4 frei konfigurierbare Eingänge 0-10V

oder Pt1000

1 Impulseingang

3 Triac-Ausgänge für Stellantriebe

6 Relaisausgänge für Umwälzpumpen

1 USB-Serviceschnittstelle

1 Mod-Bus-Schnittstelle für Vernetzung

und Datenfernauslesung

1 M-Bus-Schnittstelle

Raumtemperatur, Fühlerüberwachung,

1 TCP/IP-Schnittstelle für Zugriff über

das Internet (Fernwartung)

Fabrikat: Danfoss

Typ: ECL Comfort 310

Appl.: ECL 310/A367

1 Außentemperaturfühler Pt1000 (lose

beigelegt)

Fabrikat: Danfoss

Stellantriebsschutz und

Typ: ESMT

2 Universal-Kabeltemperaturfühler Pt1000

als Vorlauffühler bzw.

Rücklauftemperaturbegrenzung

Technische Daten

Leistung (kW): 25

bei max. Volumenstrom (pri. / sek.)

(m3/h): 1,0 / 1,1

und Druckverlust (pri.) (kPa): 59

Pumpenintervallschaltung,

Druckstufe: PN16

FW-Netz, max. Differenzdruck (bar): 12

FW-Netz, max. Vorlauftemperatur (C): 100

Elektrischer Anschluss: 230V AC

Abmessungen (L/B/H) (mm): 333/490/1011

Gewicht (kg): 45

Sommer-/Winterzeitumschaltung.

Fabrikat: Danfoss

Typ: DSP1 Small 25 kW LT I110

Bestell-Nr.: 146B2965

Datenbus RS485 (intern) für

Fernbedienungseinheiten, Zusatzmodule

oder den Einsatz als Master oder Slave

in einer Master-Slave-Folgeregelung.
